Obsolete
Product(s)
- Obsolete
Product(s)
Obsolete
Product(s)
- Obsolete
Product(s)
ST7LITEUS2, ST7LITEUS5
Pin description
13/136

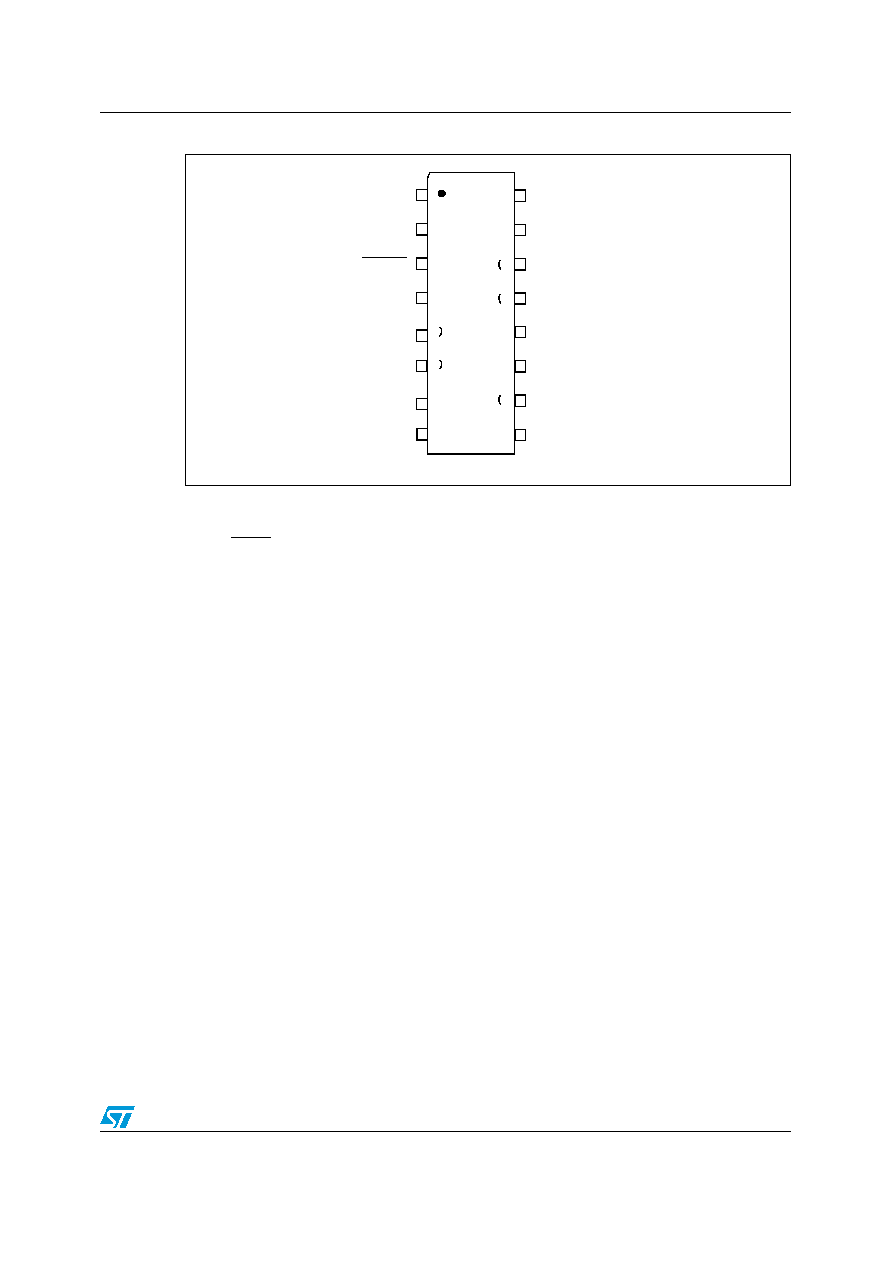

Figure 4.
16-pin package pinout
1.
Reserved pins must be tied to ground.
2.
The differences versus the 8-pin packages are listed below:
The I2C signals (ICCCLK and ICCDATA) are mapped on dedicated pins.
The RESET signal is mapped on a dedicated pin. It is not multiplexed with PA3.
PA3 pin is always configured as output. Any change on multiplexed IO reset control registers (MUXCR1
and MUXCR2) will have no effect on PA3 functionality. Refer to Section 6.5: Register description on
page 37.
Reserved 1)
VDD
ICCCLK
NC
VSS
PA1 (HS) / AIN1
PA0 (HS) / AIN0 / ATPWM
RESET
1
2
3
4
1
1
1
1
ei4
ei3
ei1
ei0
PA5 (HS) / AIN4 / CLKIN
PA4 (HS) / AIN3/MCO
NC
NC
ICCDATA
NC
PA2 (HS) / LTIC / AIN2
PA3
5
7
6
8
12
11
10
9
ei2
Obsolete
Product(s)
- Obsolete
Product(s)
