Data Sheet
ADL8142
THEORY OF OPERATION
analog.com
Rev. 0 | 16 of 20
The ADL8142 is a GaAs, MMIC, pHEMT, low noise wideband am-
plifier with an integrated bias inductor and ac-coupling capacitors.
The simplified schematic is shown in Figure 63.
To adjust the drain bias current, connect an external resistor be-
tween the RBIAS and VDD pins.
The ADL8142 has ac-coupled, single-ended input and output ports
with impedances that are nominally equal to 50 Ω over the 23 GHz
to 31 GHz frequency range. No external matching components are
required. While the RF output path is ac-coupled, there is a dc path
to ground on the RFOUT side of the ac coupling capacitor.

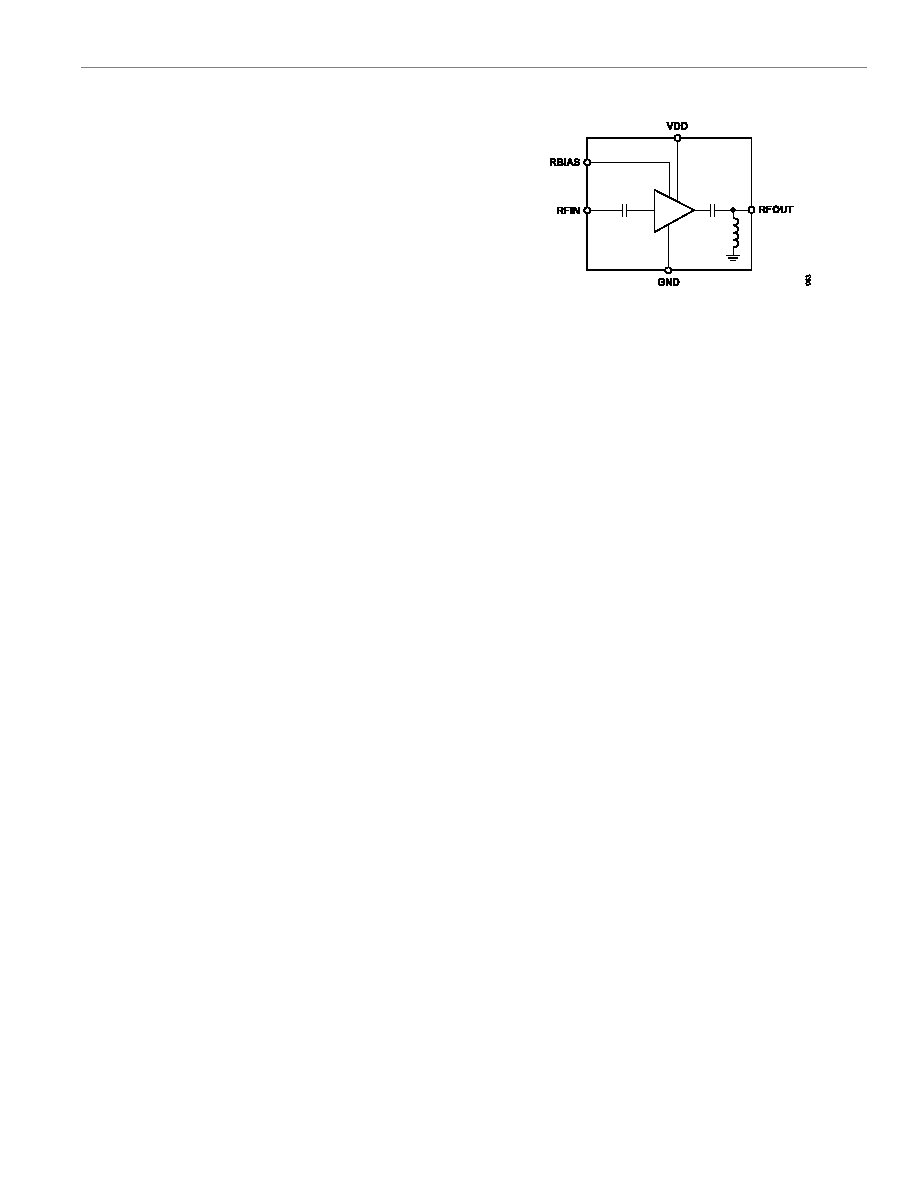

Figure 63. Simplified Schematic
