ADP1290
Data Sheet

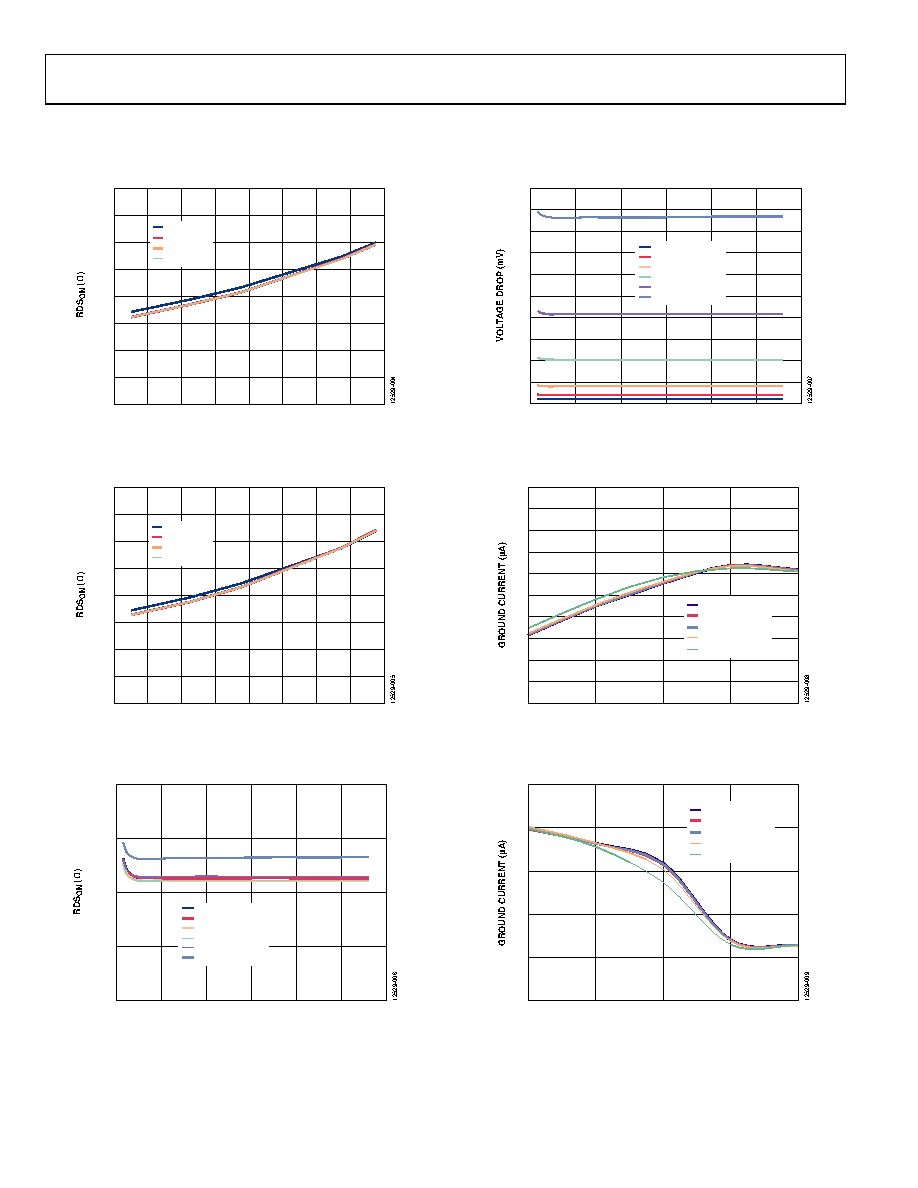

TYPICAL PERFORMANCE CHARACTERISTICS
VIN = 6.5 V, VEN = VIN, CIN = COUT = 0 µF, TA = 25°C, unless otherwise noted.
0
0.01
0.02
0.03
0.04
0.05
0.06
0.07
0.08
–50
–30
–10
10
30
50
70
90
110
TEMPERATURE (°C)
VIN = 2.3V
VIN = 5.0V
VIN = 6.5V
VIN = 12.0V
Figure 4. RDSON vs. Temperature, 50 mA, Different Input Voltages (VIN)
0
0.01
0.02
0.03
0.04
0.05
0.06
0.07
0.08
VIN = 2.3V
VIN = 5.0V
VIN = 6.5V
VIN = 12.0V
–50
–30
–10
10
30
50
70
90
110
TEMPERATURE (°C)
Figure 5. RDSON vs. Temperature, 2 A, Different Input Voltages (VIN)
0.030
0.035
0.040
0.045
0.050
2
4
6
8
10
12
14
VIN (V)
ILOAD = 50mA
ILOAD = 100mA
ILOAD = 200mA
ILOAD = 500mA
ILOAD = 1000mA
ILOAD = 2000mA
Figure 6. RDSON vs. Input Voltage (VIN), Different Load Currents (ILOAD)
0
10
20
30
40
50
60
70
80
90
100
2
4
6
8
10
12
14
VIN (V)
ILOAD = 50mA
ILOAD = 100mA
ILOAD = 200mA
ILOAD = 500mA
ILOAD = 1000mA
ILOAD = 2000mA
Figure 7. Voltage Drop vs. Input Voltage (VIN), Different Load Currents (ILOAD)
0
1
2
3
4
5
6
7
8
9
10
–40
–5
25
85
105
TEMPERATURE (°C)
ILOAD = 100mA
ILOAD = 200mA
ILOAD = 500mA
ILOAD = 1000mA
ILOAD = 2000mA
Figure 8. Ground Current vs. Temperature, Different Load Currents,
VIN = 2.3 V
–40
–5
25
85
105
TEMPERATURE (°C)
0
5
10
15
20
25
ILOAD = 100mA
ILOAD = 200mA
ILOAD = 500mA
ILOAD = 1000mA
ILOAD = 2000mA
Figure 9. Ground Current vs. Temperature, Different Load Currents,
VIN = 6.5 V
Rev. 0 | Page 6 of 12
