Data Sheet
ADP1763
APPLICATIONS INFORMATION
analog.com
Rev. E | 18 of 22

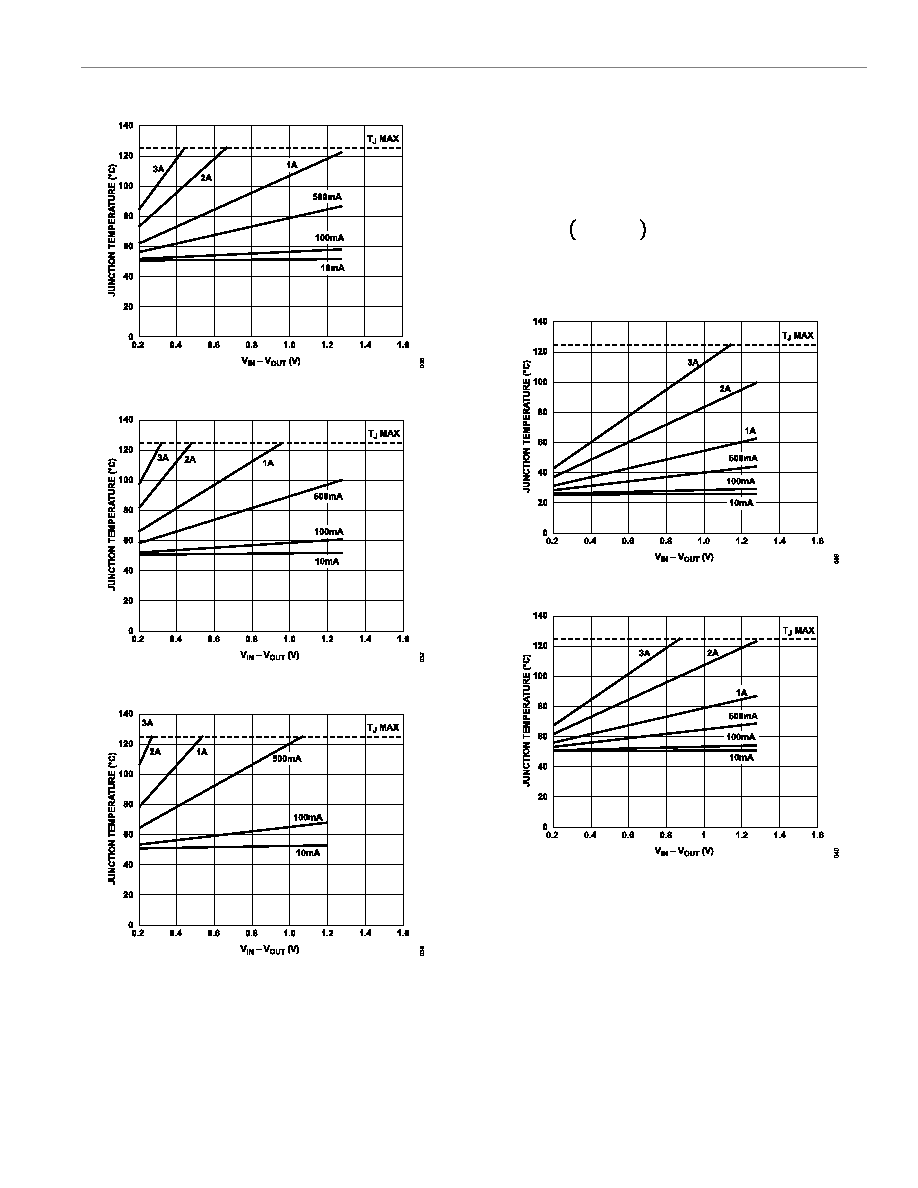

Figure 38. 6400 mm2 of PCB Copper, TA = 50°C
Figure 39. 500 mm2 of PCB Copper, TA = 50°C
Figure 40. 25 mm2 of PCB Copper, TA = 50°C
In cases where the board temperature is known, the thermal char-
acterization parameter (ΨJB) can be used to estimate the junction
temperature rise. The maximum junction temperature (TJ) is calcu-
lated from the board temperature (TB) and power dissipation (PD)
using the following formula:
TJ=TB+ PD×ΨJB
(8)
Figure 41 through Figure 44 show junction temperature calculations
for different board temperatures, load currents, VIN to VOUT differen-
tials, and areas of PCB copper.
Figure 41. 500 mm2 of PCB Copper, TB = 25°C
Figure 42. 500 mm2 of PCB Copper, TB = 50°C
