GL646USB

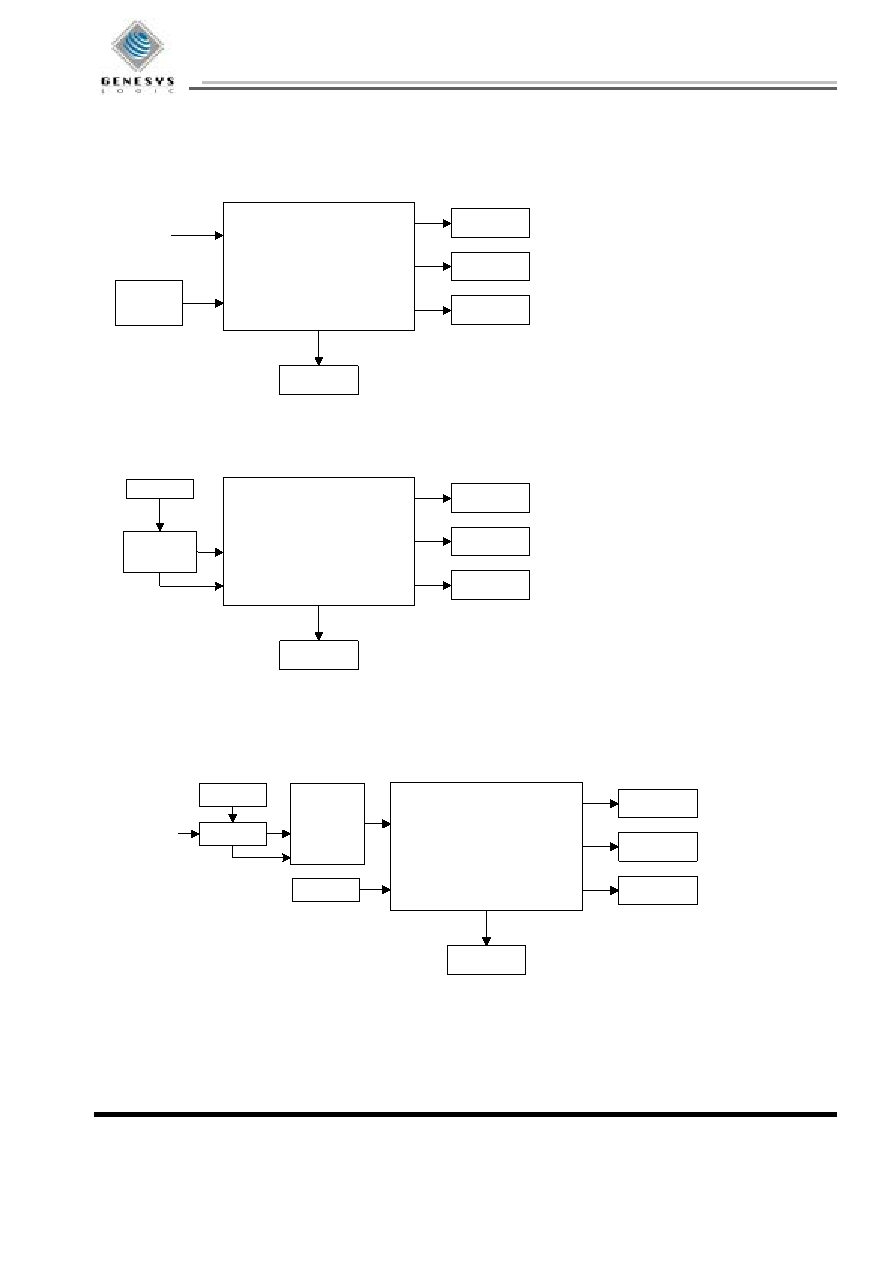

3. SYSTEM BLOCK DIAGRAM
3.1
USB 1.1 System Block Diagram
Three-in-One
Scanner
Controller
(GL646USB)
HOST
12MHz
Motor Driver
IO Device
CCD/CIS
DRAM
3.2
USB 2.0 System Block Diagram
Three-in-One
Scanner
Controller
(GL646USB)
12MHz
Motor Driver
IO Device
CCD/CIS
DRAM
USB 2.0
Controller
24~48MHz
3.3
IEEE 1394 System Block Diagram
Three-in-One
Scanner
Controller
(GL646USB)
12MHz
Motor Driver
IO Device
CCD/CIS
DRAM
IEEE 1394
Controller
25MHz
PHY
HOST
Note: 1.The pins assignment and package of GL646 USB is the same as GL643USB.
2.The connection of GL646USB is the same as GL643USB.
3.GL643USB is 14 bits solution; GL646USB is 16 bits solution.
Rev. 1.4
-4-
