AD8190
Rev. 0 | Page 8 of 24

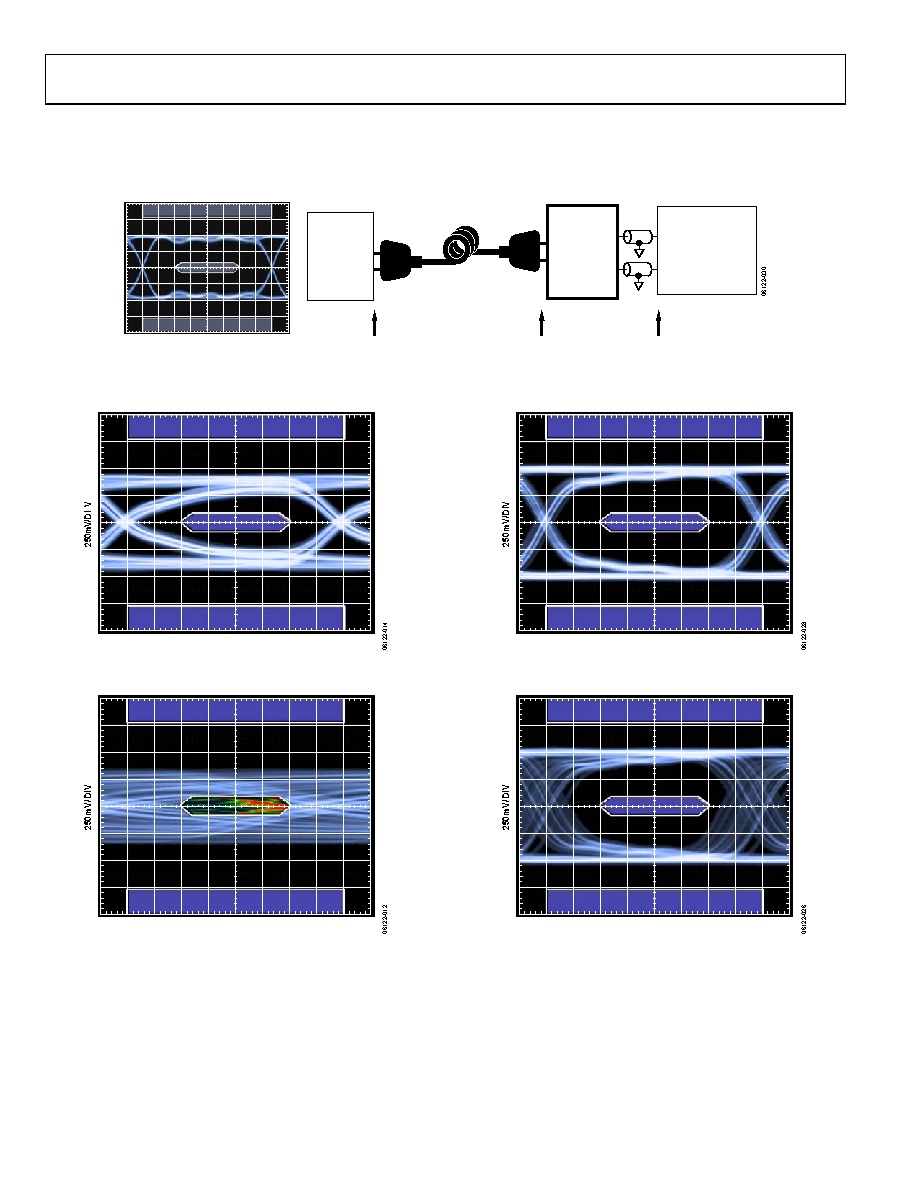

TYPICAL PERFORMANCE CHARACTERISTICS
TA = 27°C, AVCC = 3.3 V, VTTI = 3.3 V, VTTO = 3.3 V, DVCC = 3.3 V, AMUXVCC = 5 V, AVEE = 0 V, DVEE = 0 V, differential input swing =
1000 mV, TMDS outputs terminated with external 50 Ω resistors to 3.3 V, pattern = PRBS 27 − 1, data rate = 1.65 Gbps, unless otherwise noted.
REFERENCE EYE DIAGRAM AT TP1
DIGITAL
PATTERN
GENERATOR
AD8190
EVALUATION
BOARD
SERIAL DATA
ANALYZER
SMA COAX CABLE
HDMI CABLE
TP1
TP2
TP3
Figure 4. Test Circuit Diagram for RX Eye Diagrams
0.125UI/DIV AT 1.65Gbps
Figure 5. RX Eye Diagram at TP2 (Cable = 2 m, 30 AWG)
0.125UI/DIV AT 1.65Gbps
Figure 6. RX Eye Diagram at TP2 (Cable = 20 m, 24 AWG)
0.125UI/DIV AT 1.65Gbps
Figure 7. RX Eye Diagram at TP3, EQ = 6 dB (Cable = 2 m, 30 AWG)
0.125UI/DIV AT 1.65Gbps
Figure 8. RX Eye Diagram at TP3, EQ = 12 dB (Cable = 20 m, 24 AWG)
