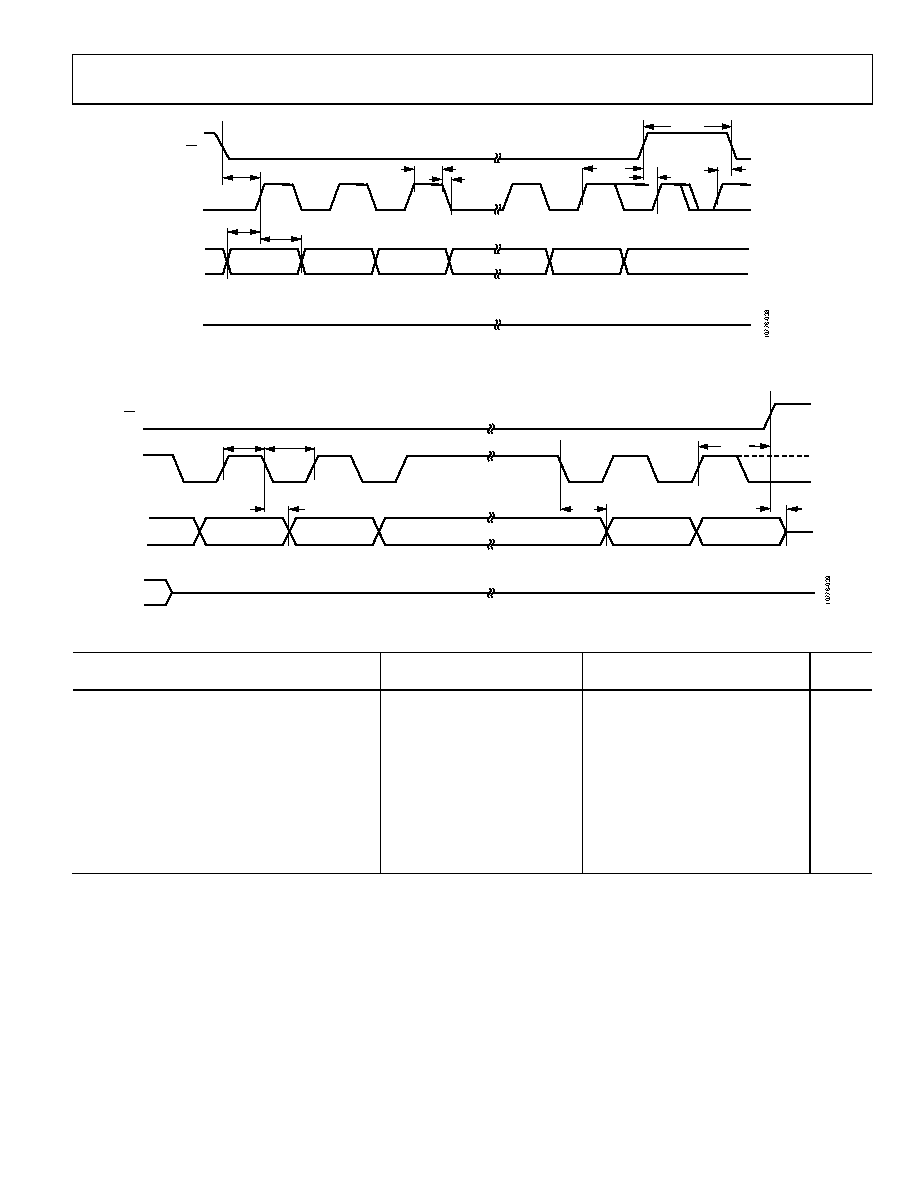

21 / 44 page ![]() Data Sheet ADXL362 Rev. B | Page 21 of 44 MISO SCLK MOSI MSB IN LSB IN HIGH IMPEDANCE tCSD tCSH tCLD tCLE tSU tHD tF tR CSS CS Figure 41. Timing Diagram for SPI Write Instructions MISO SCLK MOSI MSB OUT DON’T CARE LSB OUT tHIGH tLOW tCSH tDIS tHO tV CS Figure 42. Timing Diagram for SPI Read Instructions Table 9. SPI Digital Input/Output Limit1 Parameter Test Conditions/Comments Min Max Unit Digital Input Low Level Input Voltage (VIL) 0.3 × VDD I/O V High Level Input Voltage (VIH) 0.7 × VDD I/O V Low Level Input Current (IIL) VIN = VDD I/O 0.1 μA High Level Input Current (IIH) VIN = 0 V −0.1 μA Digital Output Low Level Output Voltage (VOL) IOL = 10 mA 0.2 × VDD I/O V High Level Output Voltage (VOH) IOH = −4 mA 0.8 × VDD I/O V Low Level Output Current (IOL) VOL = VOL, max 10 mA High Level Output Current (IOH) VOH = VOH, min −4 mA 1 Limits based on characterization results, not production tested. |
|
