Data Sheet
ADL5304
Rev. 0 | Page 9 of 32
103
102
101
100
99
98
97
96
–40
–20
0
20
40
60
80
TEMPERATURE (°C)
TYPICAL
+3σ
–3σ

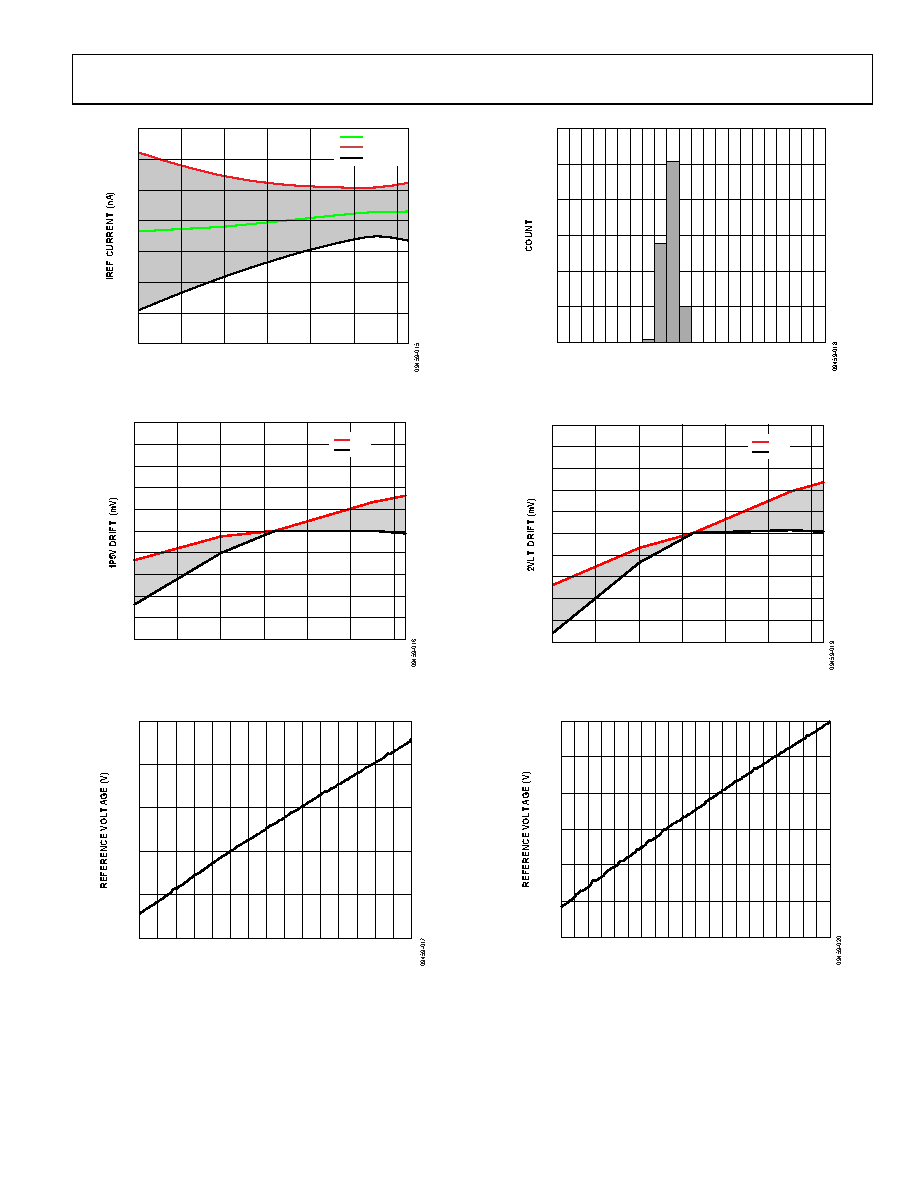

Figure 15. IREF Current vs. Temperature
5
4
3
2
1
0
–1
–2
–3
–4
–5
–40
–20
0
20
40
60
80
TEMPERATURE (°C)
+3σ
–3σ
Figure 16. 1P5V Drift vs. Temperature
1.515
1.510
1.505
1.500
1.495
1.490
–5 –4 –3 –2 –1
012
3456
789
10
LOAD CURRENT (mA)
Figure 17. 1P5V vs. ILOAD (Positive Current Defined into 1P5V Pin)
IMON CURRENT (mA)
0
50
100
150
200
250
300
1.00
1.05
1.10
1.15
1.20
Figure 18. IMON Histogram at INUM = 1 mA
5
4
3
2
1
0
–1
–2
–3
–4
–5
–40
–20
0
20
40
60
80
TEMPERATURE (°C)
+3σ
–3σ
Figure 19. 2VLT Drift vs. Temperature
2.000
1.995
1.990
1.985
1.980
1.975
1.970
–20
–15
–10
–5
0
LOAD CURRENT (mA)
Figure 20. 2VLT vs. ILOAD (Positive Current Defined into 2VLT Pin)
