Section 9 Bus Controller (BSC)
Rev. 2.00 Sep. 24, 2008 Page 339 of 1468
REJ09B0412-0200
(2)
When DDS = 0 or EDDS = 0
Single address transfer by the DMAC or EXDMAC takes place as a full access (normal access) to
the SDRAM space. The
DACK and EDACK signals are asserted within the Tr cycle and the BS
signal is also asserted in the Tr cycle.
When the SDRAM space is accessed with other than the single address transfer by the DMAC or
EXDMAC, a fast-page access is available.
Figures 9.85 and 9.86 show an output timing example of the
DACK and EDACK signals when
DDS = 0 or EDDS = 0.
T
p
T
r
T
c1
T
c2
Address bus
Row address
Column address
SDRAM
φ
CS
Precharge-sel
RAS
CAS
WE
CKE
PALL
ACTV
WRIT
NOP
DQMLU
DQMLL
D7 to D0
BS
RD/
WR
D15 to D8
Row
address
High
DACK or EDACK

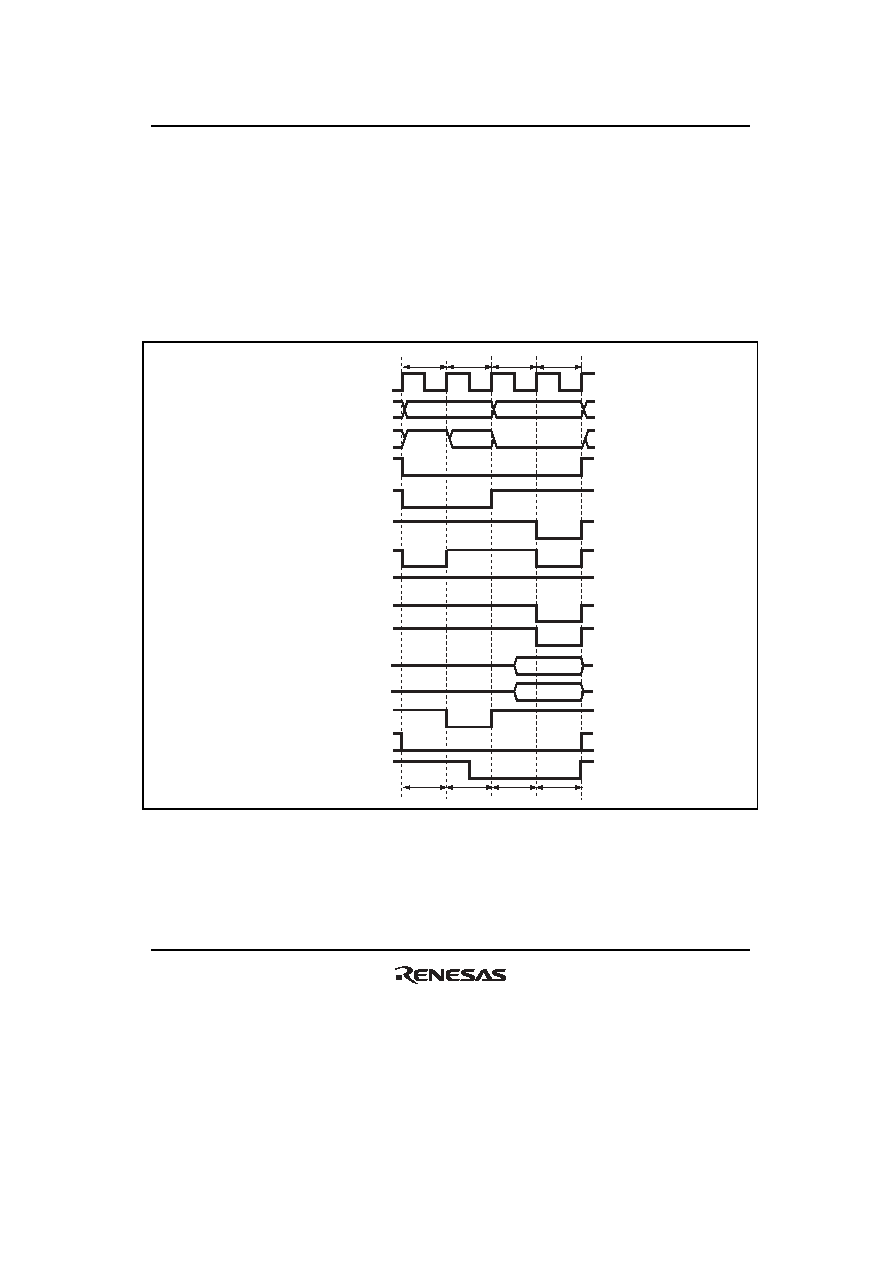

Figure 9.85 Output Timing Example of
DACK and EDACK when DDS = 0 or EDDS = 0
(Write)
