Section 6 Bus Controller (BSC)
Rev.1.00 Jun. 07, 2006 Page 266 of 1102
REJ09B0294-0100
6.11.10
Controlling Write-Precharge Delay
In an SDRAM write cycle, a certain time is required until the write operation is completed inside
of the SDRAM. When the time between the WRIT command and the subsequent PALL command
does not meet a given specification, the Trwl cycle can be inserted for one cycle by the TRWL bit
in SDCR. Whether or not to insert the Trwl cycle depends on the SDRAM to be used and the
frequency of this LSI.

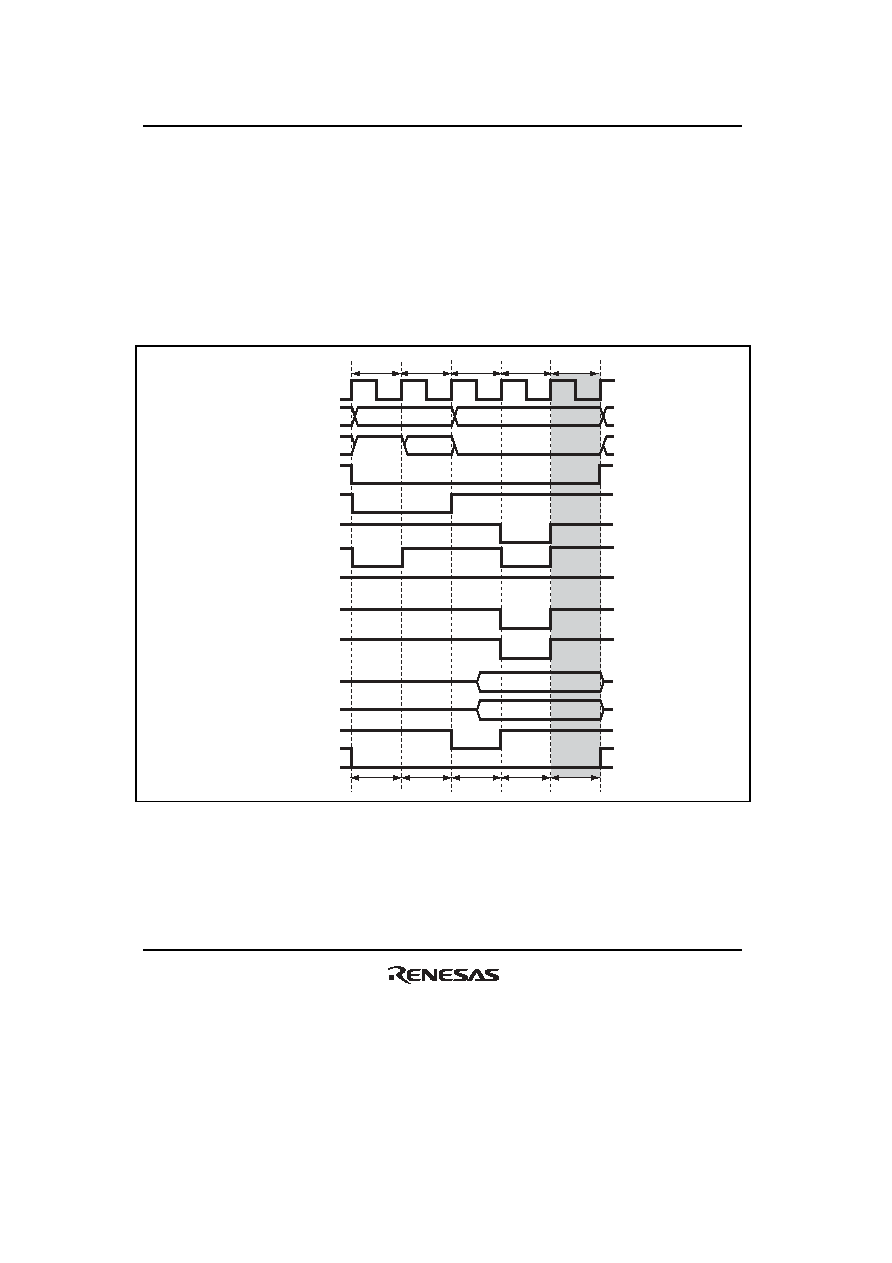

Figure 6.68 shows a timing example when one Trwl cycle is inserted.
T
p
T
r
T
rwl
T
c1
T
c2
Address bus
Row address
Column address
SD
φ
CS
Precharge-sel
RAS
CAS
WE
CKE
PALL
ACTV
WRIT
NOP
NOP
DQMLU
DQMLL
D7 to D0
BS
RD/
WR
D15 to D8
Row
address
High
Figure 6.68 Write Timing Example when Write-Precharge Delay Cycle Insertion
(TRWL = 1)
