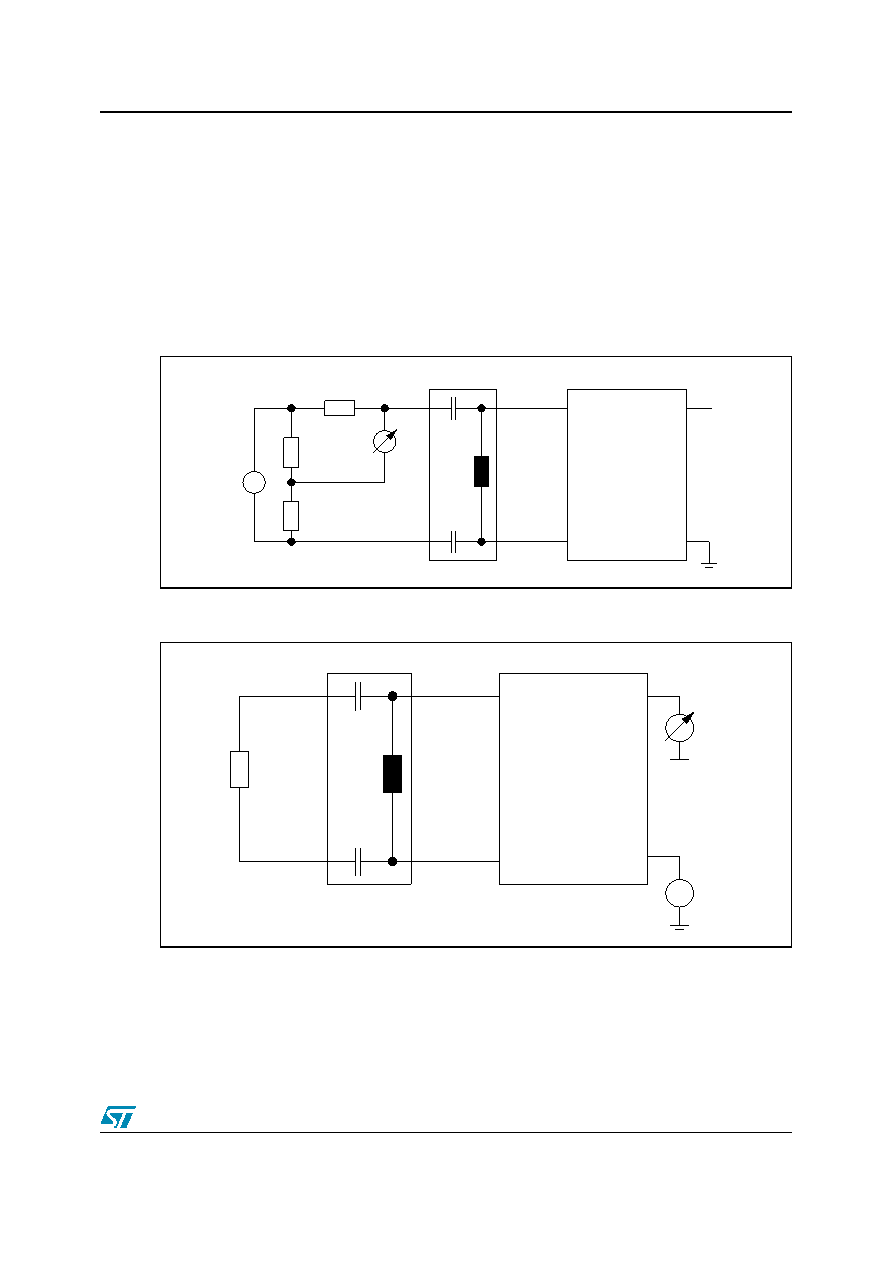

background image
STLC3085
STLC3085 test circuits
21/28
Appendix A STLC3085 test circuits
Referring to the application diagram shown in Figure 11 and using as external components the
Typ. Values specified in the "External Components" Table 10 find below the proper
configuration for each measurement.
All measurements requiring DC current termination should be performed using "Wandel &
Goltermann DC Loop Holding Circuit GH-1" or equivalent.
Figure 9.
2W Return Loss
2WRL = 20Log(|Zref + Zs|/|Zref-Zs|) = 20Log(E/2Vs)
Figure 10. THL Trans Hybrid Loss
THL = 20Log|Vrx/Vtx|
TIP
RING
RX
TX
STLC3085
application
circuit
W&G GH1
Zref
E
Vs
1Kohm
1Kohm
100 F
100mA
DC max
Zin = 100K
200 to 6kHz
600ohm
100 F
TIP
RING
RX
TX
STLC3085
application
circuit
W&G GH1
Vrx
Vtx
100 F
100 F
100mA
DC max
Zin = 100K
200 to 6kHz
600ohm
