Data Sheet
ADL5202
Rev. D | Page 15 of 29

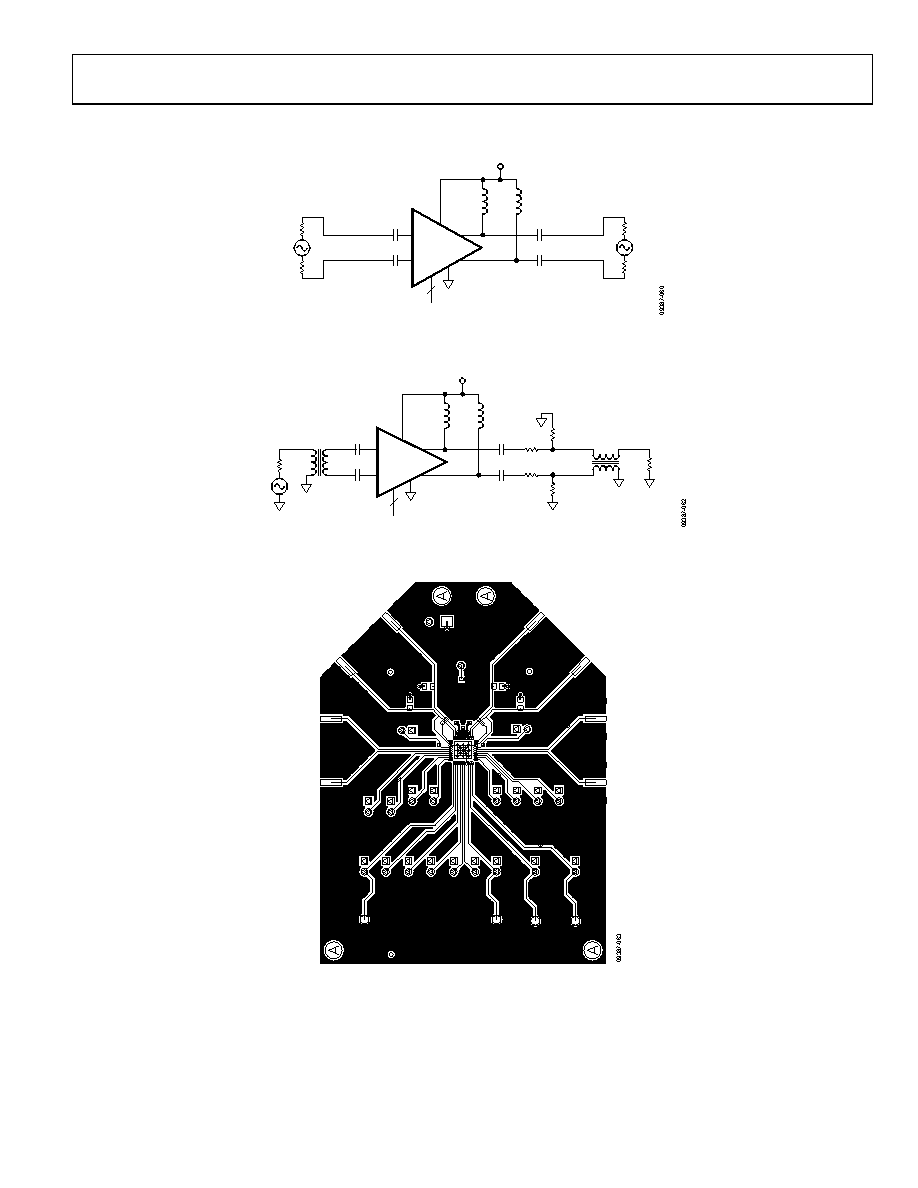

CHARACTERIZATION AND TEST CIRCUITS
0.1µF
0.1µF
L1
1µH
L2
1µH
0.1µF
0.1µF
+5V
6
A0 TO A5
AC
50Ω TRACES
50Ω TRACES
50Ω
50Ω
50Ω
50Ω
AC
1/2
ADL5202
Figure 47. Test Circuit for S-Parameters on Dedicated 50 Ω Differential-to-Differential Board
C1
0.1µF
C2
0.1µF
TC3-1T
T1
L1
1µH
L2
1µH
C3
0.1µF
C4
0.1µF
R1
62Ω
R2
62Ω
R4
25Ω
R3
25Ω
ETC1-1-13
T2
50Ω
PAD LOSS = 11dB
+5V
6
A0 TO A5
50Ω
AC
1/2
ADL5202
Figure 48. Test Circuit for Distortion, Gain, and Noise
Figure 49. Differential-to-Differential Characterization Board,
Circuit Side Layout
