AD8398A
Rev. D | Page 5 of 12

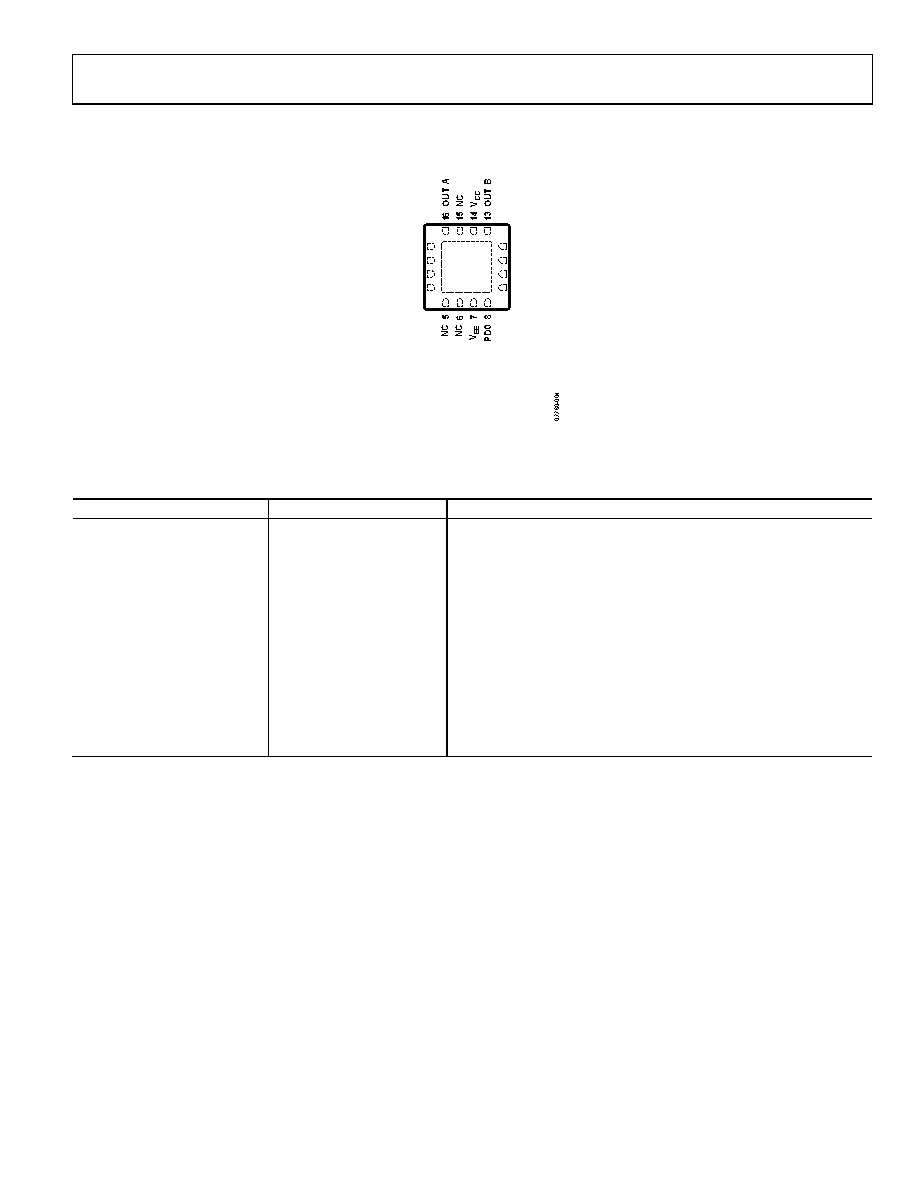

PIN CONFIGURATION AND FUNCTION DESCRIPTIONS
NC
−IN A
+IN A
GND
12
11
10
1
3
4
NC
−IN B
+IN B
9 PD1
2
TOP VIEW
(Not to Scale)
AD8398A
NOTES
1. NC = NO CONNECT
2. EXPOSED PADDLE (EPAD) IS
FLOATING, NOT ELECTRICALLY
CONNECTED INTERNALLY.
Figure 4. Pin Configuration
Table 4. Pin Function Descriptions
Pin No.
Mnemonic
Description
1, 5, 6, 12, 15
NC
No Connect.
2
−IN A
Amplifier A Inverting Input.
3
+IN A
Amplifier A Noninverting Input.
4
GND
Ground.
7
VEE
Negative Power Supply Input.
8
PD0
Power Mode Control.
9
PD1
Power Mode Control.
10
+IN B
Amplifier B Noninverting Input.
11
−IN B
Amplifier B Inverting Input.
13
OUT B
Amplifier B Output.
14
VCC
Positive Power Supply Input.
16
OUT A
Amplifier A Output.
EPAD
Exposed Paddle (EPAD)
The exposed paddle is electrically isolated.
