Data Sheet
ADP5301
Rev. A | Page 19 of 21

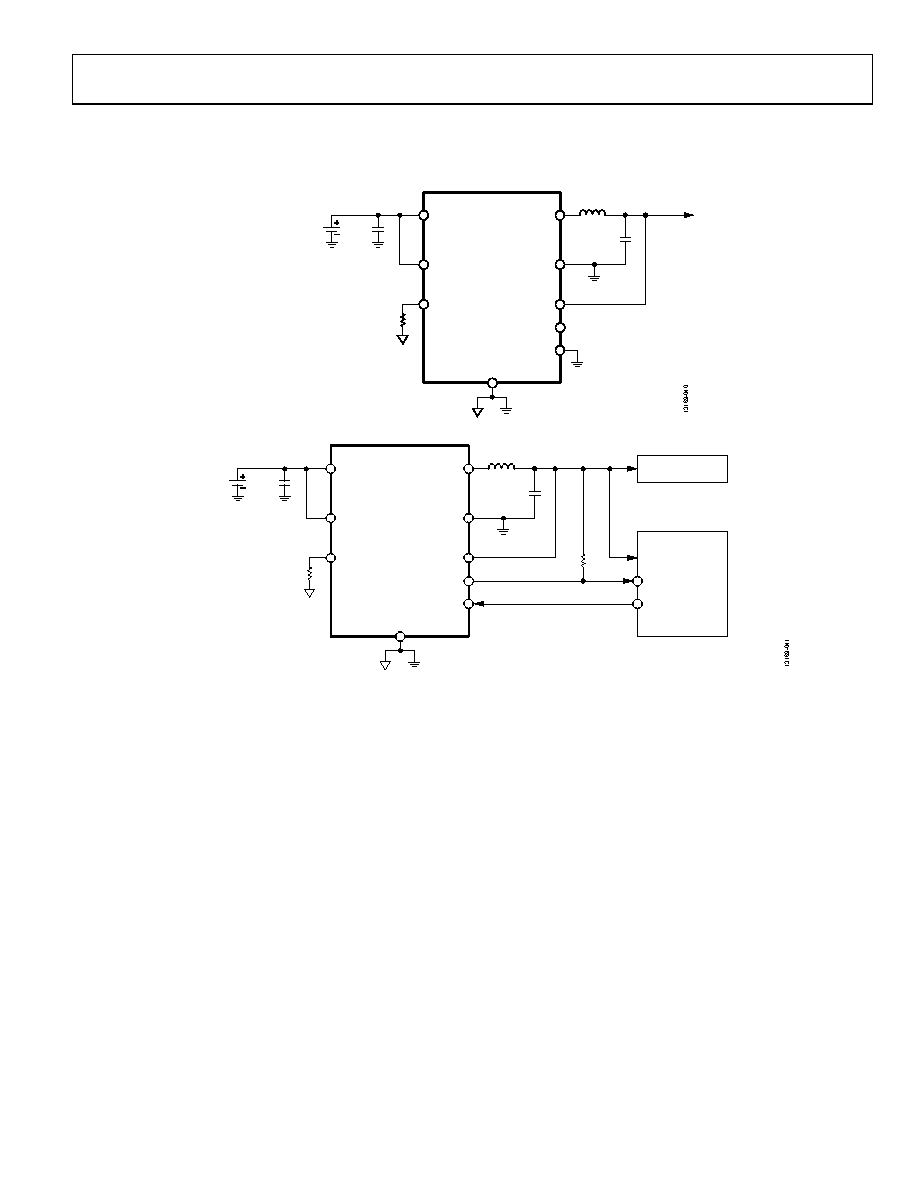

TYPICAL APPLICATION CIRCUITS
The ADP5301 can be used as a keep-alive, ultralow step-down power regulator to extend the battery life (see Figure 40) and as a battery-
powered equipment or wireless sensor network controlled by a microcontroller or a processor (see Figure 41).
2.2µH
SW
PGND
FB
10µF
10µF
VOUT = 1.8V
PVIN
VID
EN
Li-Ion BATTERY
SYNC/MODE
VIN = 3.0V TO 4.2V
ADP5301
RVID
20kΩ
1%
VOUTOK
AGND
Figure 40. Typical ADP5301 Application with Li-Ion Battery
2.2µH
SW
PGND
FB
10µF
R1
1MΩ
10µF
VOUT = 1.8V
ADC/RF/AFE
MCU
(ALWAYS ON)
PVIN
VID
EN
SYNC/MODE
VIN = 2.0V TO 3.0V
ADP5301
RVID
20kΩ
1%
VOUTOK
AGND
TWO ALKALINE
OR NiMH
BATTERIES
Figure 41. Typical ADP5301 Application with Two Alkaline/NiMH Batteries
