UTDA8024
Preliminary
LINEAR INTEGRATED CIRCUIT
UNISONICTECHNOLOGIESCO.,LTD
14 of 15
www.unisonic.com.tw
QW-R113-014.a

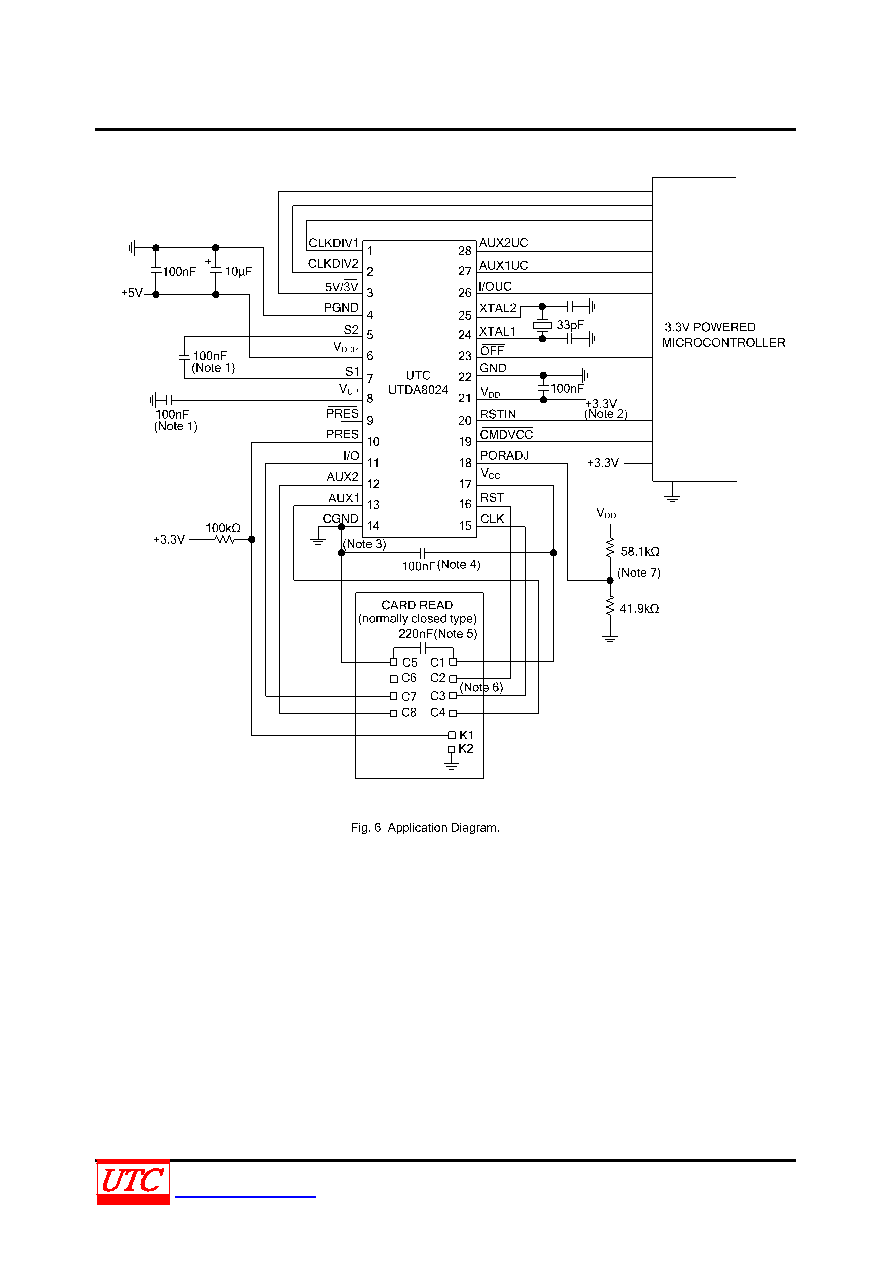

TYPICAL APPLICATION CIRCUIT
Notes: 1. These capacitors must be of the low ESR-type and be placed near the IC (within 100mm).
2. UTC UTDA8024 and the microcontroller must use the same VDD supply.
3. Make short, straight connections between CGND, C5 and the ground connection to the capacitor.
4. Mount one low ESR-type 100nF capacitor close to pin VCC.
5. Mount one low ESR-type 100 or 220nF capacitor close to C1 contact (less than 100mm from it).
6. The connection to C3 should be routed as far from C2, C7, C4 and C8 and, if possible, surrounded by
grounded tracks.
7. Optional resistor bridge for changing the threshold of VDD. If this bridge is not required pin 18 should be
connected to ground.
