Data Sheet
AD8250
Rev. C | Page 13 of 24
TIME (µs)
2µs/DIV
20mV/DIV
NO
LOAD
47pF
100pF

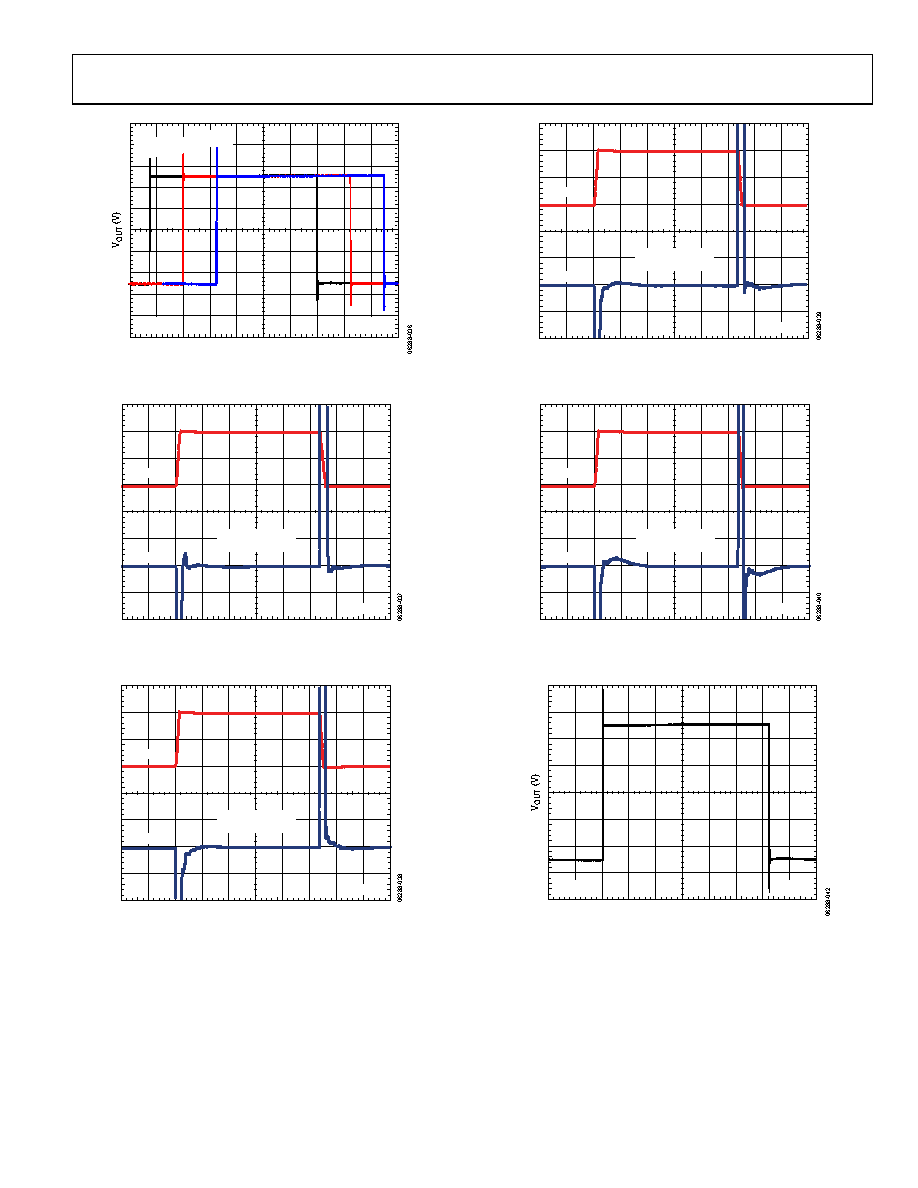

Figure 36. Small Signal Pulse Response for Various Capacitive Loads
5V/DIV
2µs/DIV
TIME (µs)
0.002%/DIV
585ns TO 0.01%
615ns TO 0.001%
Figure 37. Large Signal Pulse Response and Settling Time,
G = 1, RL = 10 kΩ
5V/DIV
2µs/DIV
TIME (µs)
0.002%/DIV
605ns TO 0.01%
635ns TO 0.001%
Figure 38. Large Signal Pulse Response and Settling Time
G = 2, RL = 10 kΩ
5V/DIV
2µs/DIV
TIME (µs)
0.002%/DIV
605ns TO 0.01%
635ns TO 0.001%
Figure 39. Large Signal Pulse Response and Settling Time
G = 5, RL = 10 kΩ
5V/DIV
2µs/DIV
TIME (µs)
0.002%/DIV
648ns TO 0.01%
685ns TO 0.001%
Figure 40. Large Signal Pulse Response and Settling Time
G = 10, RL = 10 kΩ
TIME (µs)
2µs/DIV
20mV/DIV
Figure 41. Small Signal Response
G = 1, RL = 2 kΩ, CL = 100 pF
