Data Sheet
AD5247
Rev. F | Page 13 of 20

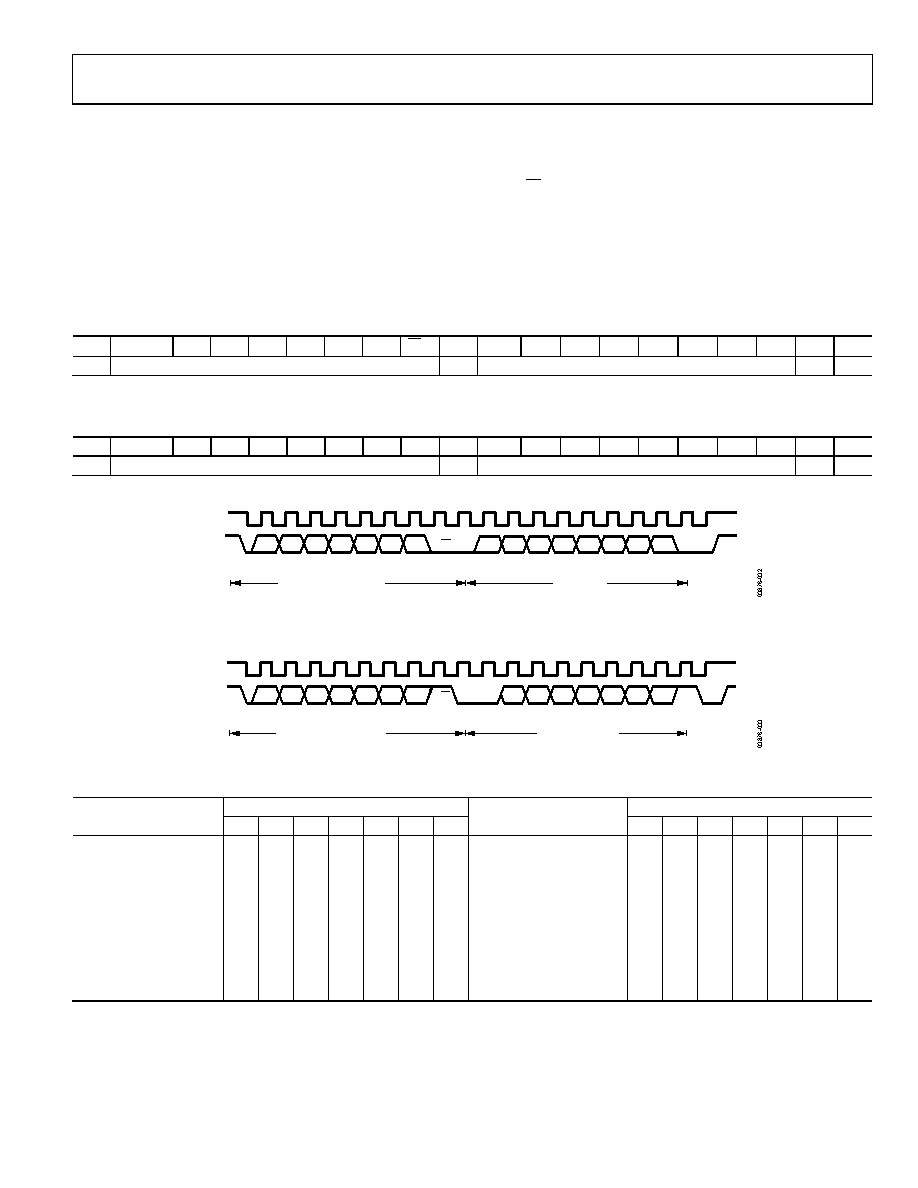

I2C INTERFACE
The following abbreviations are used in this section:
•
S = start condition
•
P = stop condition
•
A = acknowledge
•
X = don’t care
•
W = write
•
R = read
•
A6, A5, A4, A3, A2, A1, A0 = address bits
•
D6, D5, D4, D3, D2, D1, D0 = data bits
Table 6. Write Mode
S
A6
A5
A4
A3
A2
A1
A0
W
A
X
D6
D5
D4
D3
D2
D1
D0
A
P
Slave Address Byte
Data Byte
Table 7. Read Mode
S
A6
A5
A4
A3
A2
A1
A0
R
A
0
D6
D5
D4
D3
D2
D1
D0
A
P
Slave Address Byte
Data Byte
SCL
FRAME 1
SLAVE ADDRESS BYTE
FRAME 2
DATA BYTE
START BY
MASTER
ACK BY
AD5247
STOP BY
MASTER
SDA
R/W
X
D6
D4
D3
D2
D1
D0
1
1
9
ACK BY
AD5247
1
9
D5
A6
A4
A3
A2
A1
A0
ACK
A5
Figure 33. Writing to the RDAC Register
SCL
FRAME 1
SLAVE ADDRESS BYTE
FRAME 2
RDAC REGISTER
START BY
MASTER
ACK BY
AD5247
STOP BY
MASTER
S
R/W
0
D6
D4
D3
D2
D1
D0
1
1
9
NO ACK BY
MASTER
9
D5
A6
A4
A3
A2
A1
A0
A5
Figure 34. Reading from the RDAC Register
Table 8. I2C Slave Addresses
Model
Slave Addresses
Model
Slave Address
A6
A5
A4
A3
A2
A1
A0
A6
A5
A4
A3
A2
A1
A0
AD5247BKS5-R2
0
1
0
1
1
1
0
AD5247BKS50-RL7
0
1
0
1
1
1
0
AD5247BKS5-RL7
0
1
0
1
1
1
0
AD5247BKSZ50-RL7
0
1
0
1
1
1
0
AD5247BKSZ5-RL7
0
1
0
1
1
1
0
AD5247BKS100-R2
0
1
0
1
1
1
0
AD5247BKS10-R2
0
1
0
1
1
1
0
AD5247BKSZ100-R2
0
1
0
1
1
1
0
AD5247BKS10-RL7
0
1
0
1
1
1
0
AD5247BKS100-RL7
0
1
0
1
1
1
0
AD5247BKSZ10-RL7
0
1
0
1
1
1
0
AD5247BKSZ100-RL7
0
1
0
1
1
1
0
AD5247BKSZ10-1RL7
0
0
1
0
1
1
1
AD5247BKSZ100-1RL7
0
0
1
0
1
1
1
AD5247BKSZ10-2RL7
0
0
1
0
1
1
0
AD5247BKSZ100-2RL7
0
0
1
0
1
1
0
AD5247BKS50-R2
0
1
0
1
1
1
0
