Arizona Microtek, Inc.
AZP53
Low Phase Noise Sine Wave/CMOS
to LVPECL Buffer/Translator
www.azmicrotek.com
+1-480-962-5881
6
Request a Sample
Mar 2013, Rev 2.2
VDD (+3.3 V)
Vbp
M1
M2
M3
M4
D
Vbn
M5
21.1mA
21.1mA
16mA
Q
Q
82
Ω
82
Ω
21.1mA - High
5.1mA - Low
External
Circuitry
Output
Stage
130
Ω
130
Ω
VDD (+3.3 V)

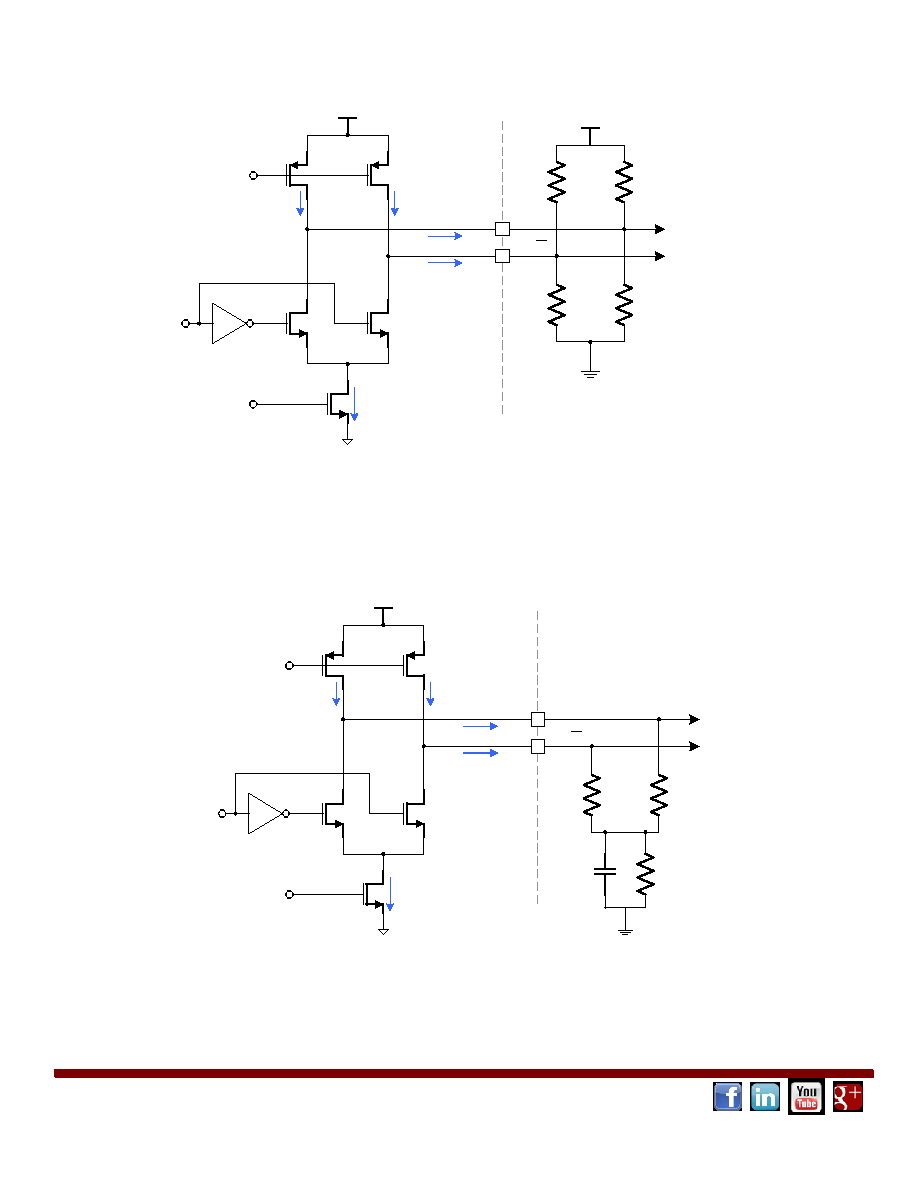

Figure 5 - Dual Supply Output Termination
THREE RESISTOR TERMINATION
Another termination variant eliminates the need for the additional supply (Figure 6). Alternately three resistors and
one capacitor accomplish the same termination and reduce power consumption.
VDD (+3.3 V)
Vbp
M1
M2
M3
M4
D
Vbn
M5
21.1mA
21.1mA
16mA
Q
Q
50
Ω
50
Ω
21.1mA - High
5.1mA - Low
External
Circuitry
Output
Stage
50
Ω
0.01µF
Figure 6 - Three Resistor Termination
