ADP2381
Data Sheet
Rev. 0 | Page 12 of 28

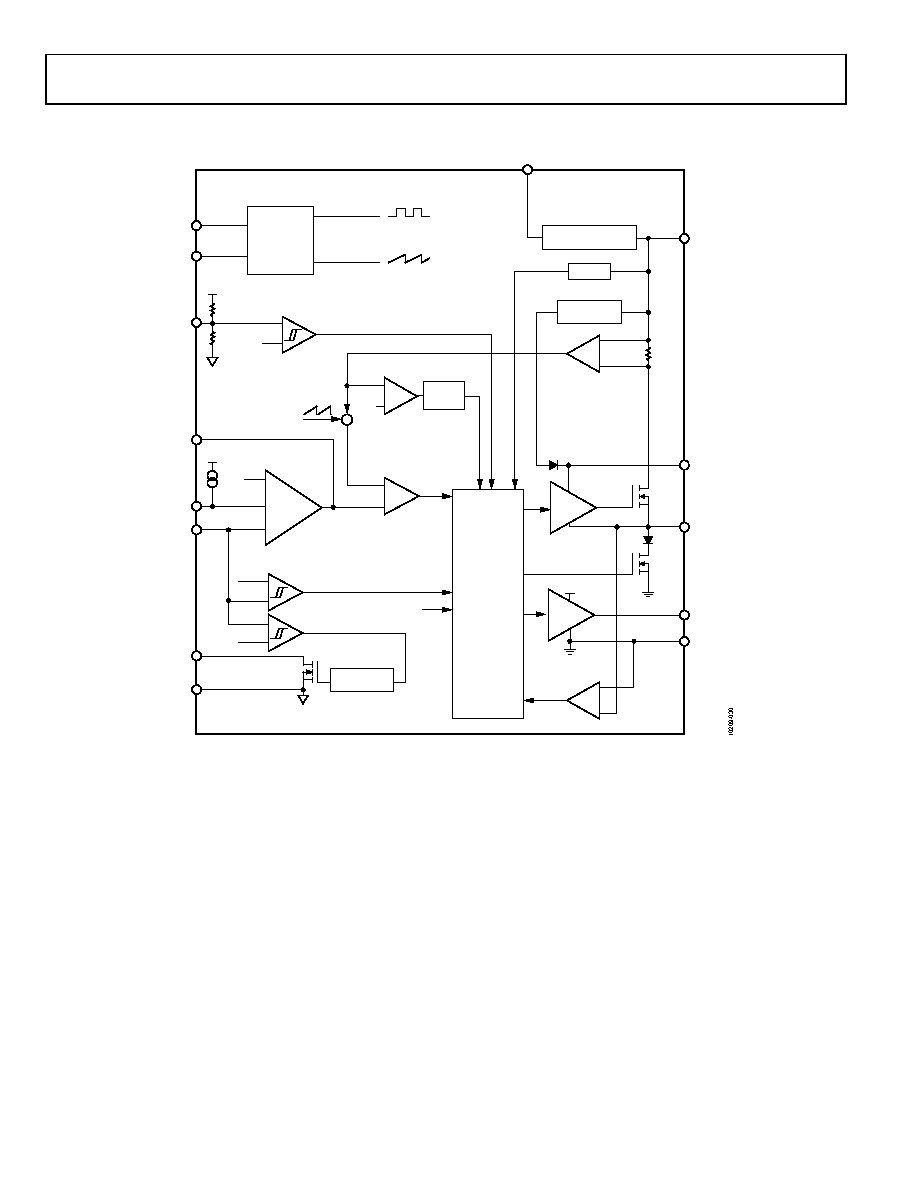

FUNCTIONAL BLOCK DIAGRAM
Figure 30. Functional Block Diagram
ADP2381
OSCILLATOR
RT
SYNC
UVLO
CLK
SLOPE RAMP
CONTROL
LOGIC
AND MOSFET
DRIVER WITH
ANTICROSS
PROTECTION
PGOOD
GND
UVLO
SLOPE RAMP
LD
PGND
+
–
+
0.6V
ISS
EN/SS
FB
AMP
COMP
0.7V
0.54V
1.2V
OVP
CLK
+
–
+
–
+
–
Σ
IMAX
HICCUP
MODE
CMP
OCP
+
–
+
–
SW
NFET
BST
DRIVER
VREG
DRIVER
BOOST
REGULATOR
DEGLITCH
BIAS AND DRIVER
REGULATOR
+
–
ACS
PVIN
VREG
320kΩ
125kΩ
PVIN
NEGATIVE
CURRENT LIMIT
CMP
+
–
