Data Sheet
ADL5324
Rev. 0 | Page 19 of 20
176mils
100pF
R1
0Ω
C3
2.4pF
71mils
C1
1.5pF
L1
15nH
C7
20pF
R2
0Ω
C2
2.0pF

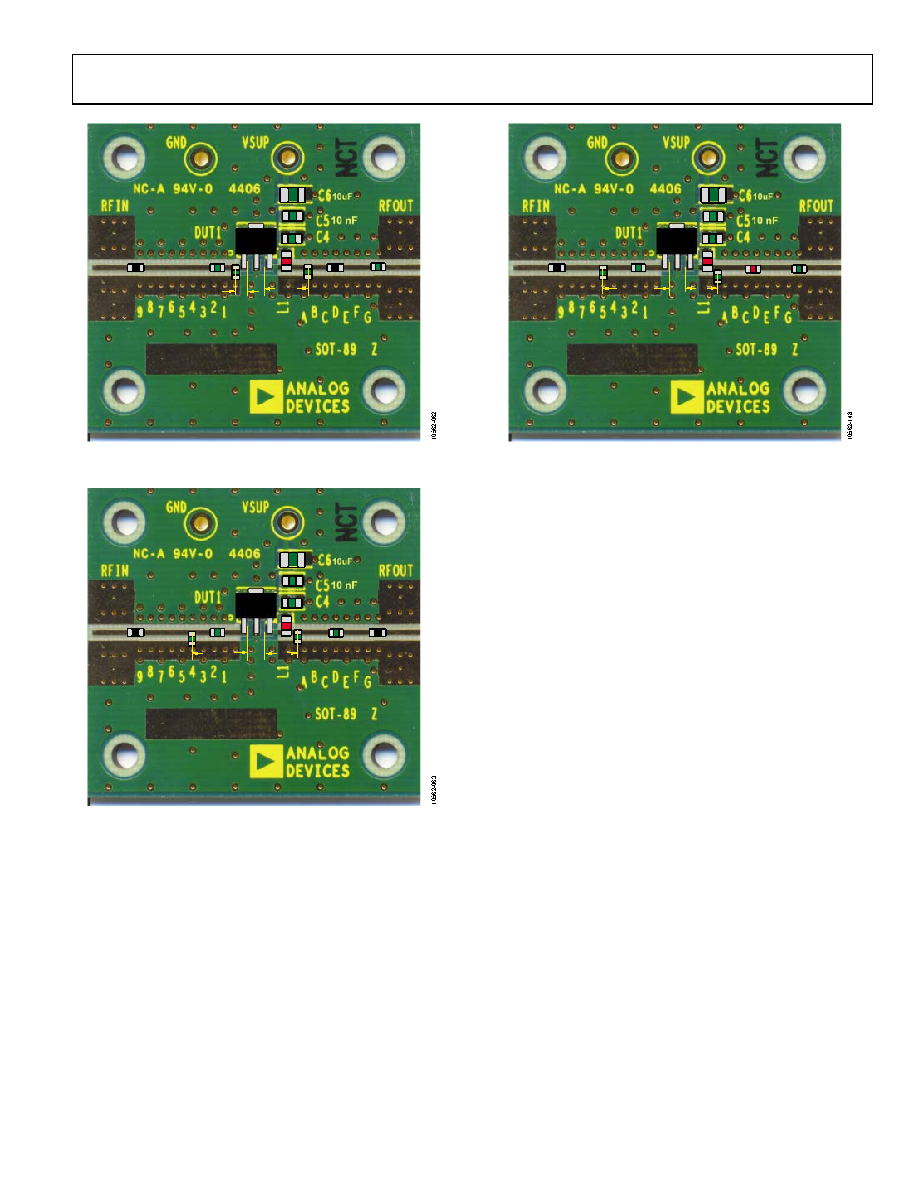

Figure 45. Evaluation Board Layout and Component Placement,
2300 MHz to 2400 MHz Operation
132mils
100pF
245mils
R1
0Ω
C1
1.0pF
C3
2.0pF
R2
0Ω
C7
20pF
C2
2.0pF
L1
15nH
Figure 46. Evaluation Board Layout and Component Placement,
2560 MHz to 2690 MHz Operation
125 mils
C7
20pF
C2
0.75pF
L2
4.7nH
R1
0Ω
100pF
C3
1.0pF
C1
0.5pF
L1
15nH
316 mils
Figure 47. Evaluation Board Layout and Component Placement,
3500 MHz to 3700 MHz Operation
