STP16DPS05
Detection mode functionality
Doc ID 16538 Rev 2
21/34

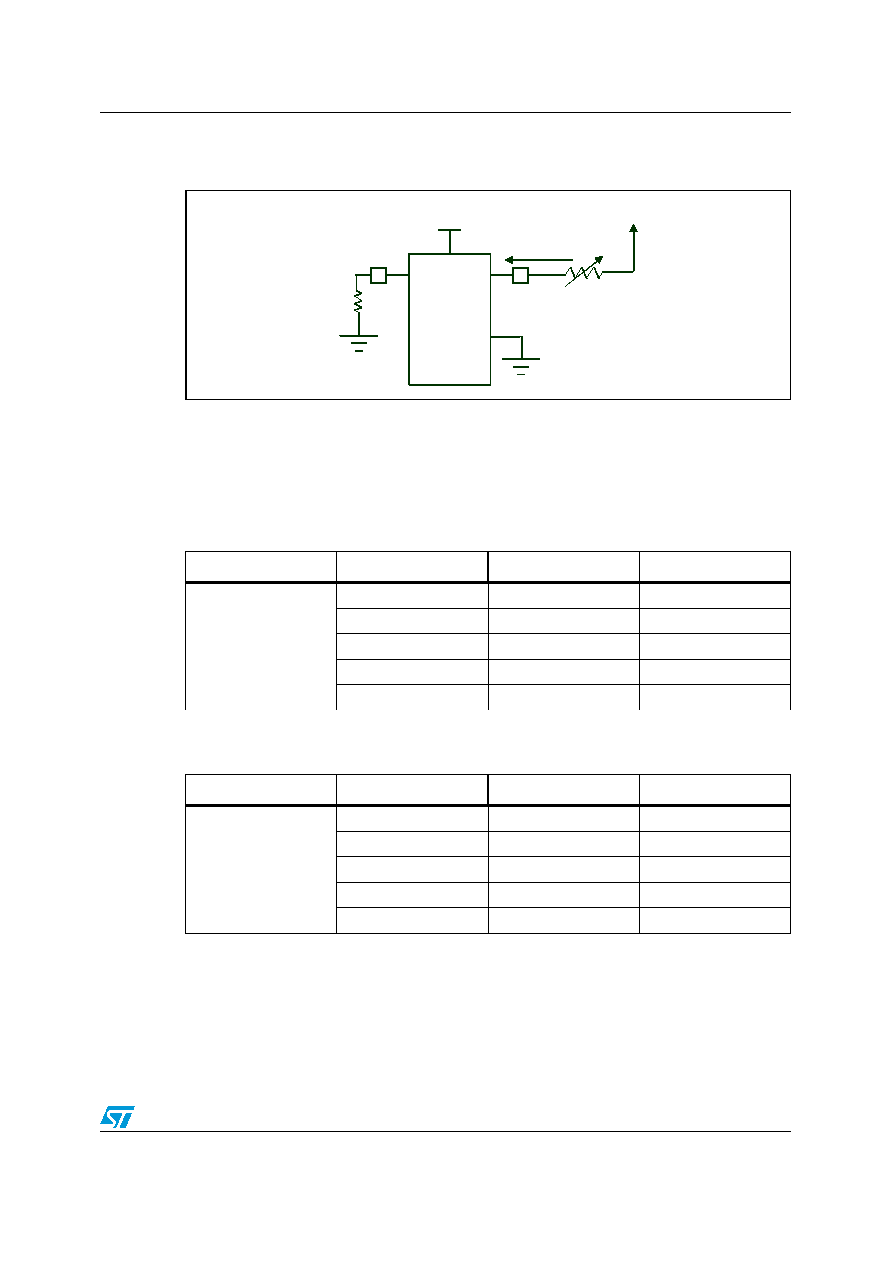

Typical schematic used to perform the error detection:
Figure 20.
Error detection typical schematic
Using the follow formula is possible measure the Iodec
IODEC = (Vled-Vload) / Rload
The tables below shows the IODEC average value at 3.3 V and 5.0 V of power supply voltage.
The IODEC is the current value recognized by the devices output open error detection
Table 14.
IODEC average value at 3.3 V
Vdd (V)
Iset (mA)
Rext (
Ω)
Iout AVG (mA)
3.3
54270
2.097
10
2056
6.79
20
1006
10.46
50
382
26.92
80
251
35.03
Table 15.
IODEC average value at 5 V
Vdd (V)
Iset (mA)
Rext (
Ω)
Iout AVG (mA)
5
54270
1.98
10
2056
6.09
20
1006
9.67
50
382
25.54
80
251
38.9
DUT
Vled
Rload
IDEC
Out
REXT
Iset
Vdd
GND
