ADP1870/ADP1871
Rev. 0 | Page 18 of 44
ADP1870/ADP1871 BLOCK DIAGRAM
DRVH
GND
IREV
COMP
ADP1870/ADP1871
C
R (TRIMMED)
VREG
tON TIMER
tON = 2RC(VOUT/VIN)
I
SW
INFORMATION
SW FILTER
STATE
MACHINE
TON
BG_REF
BG_REF
BG_REF
INL_HICC
BG_REF
HI
SW
LO
BG_REF
LEVEL
SHIFT
HS
VREG
LS
VREG
300k
Ω
8k
Ω
SW
DRVL
PGND
BST
VIN
PSM
REF_ZERO
SS
COMP
ERROR
AMP
SS_REF
0.6V
LOWER
COMP
CLAMP
REF_ZERO
CS
AMP
PWM
FB
COMP/
EN
VREG
ISS
CSS
0.4V
ADC
RES DETECT AND
GAIN SET
CS GAIN SET
BIAS BLOCK
AND REFERENCE
REF
LDO
PRECISION
ENABLE BLOCK
TO ENABLE
ALL BLOCKS

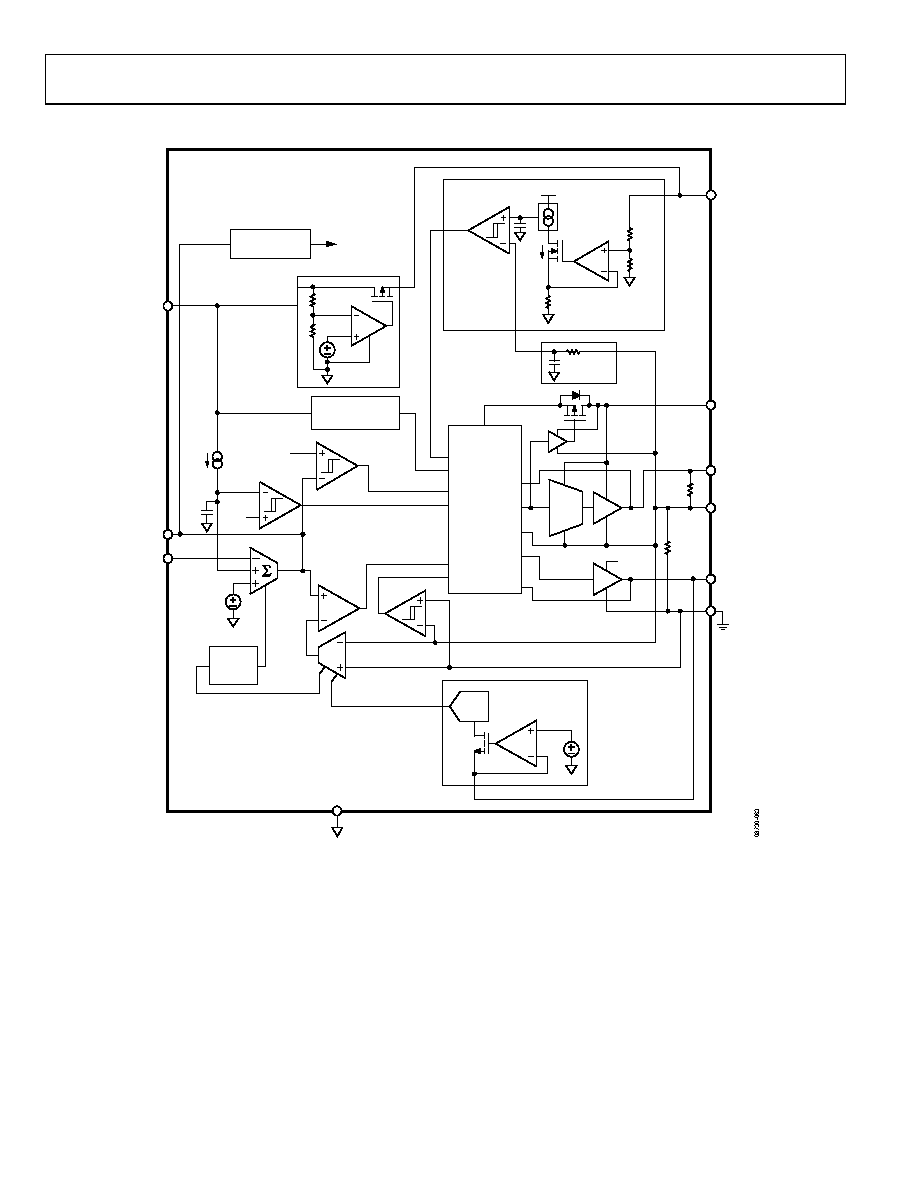

Figure 65. ADP1870/ADP1871 Block Diagram
