ADL5801
Rev. 0 | Page 8 of 20
0
2
4
6
8
10
12
14
16
18
20
500
1000
1500
2000
2500
3000
RF FREQUENCY (MHz)
TA = –40°C
TA = +85°C
TA = +25°C

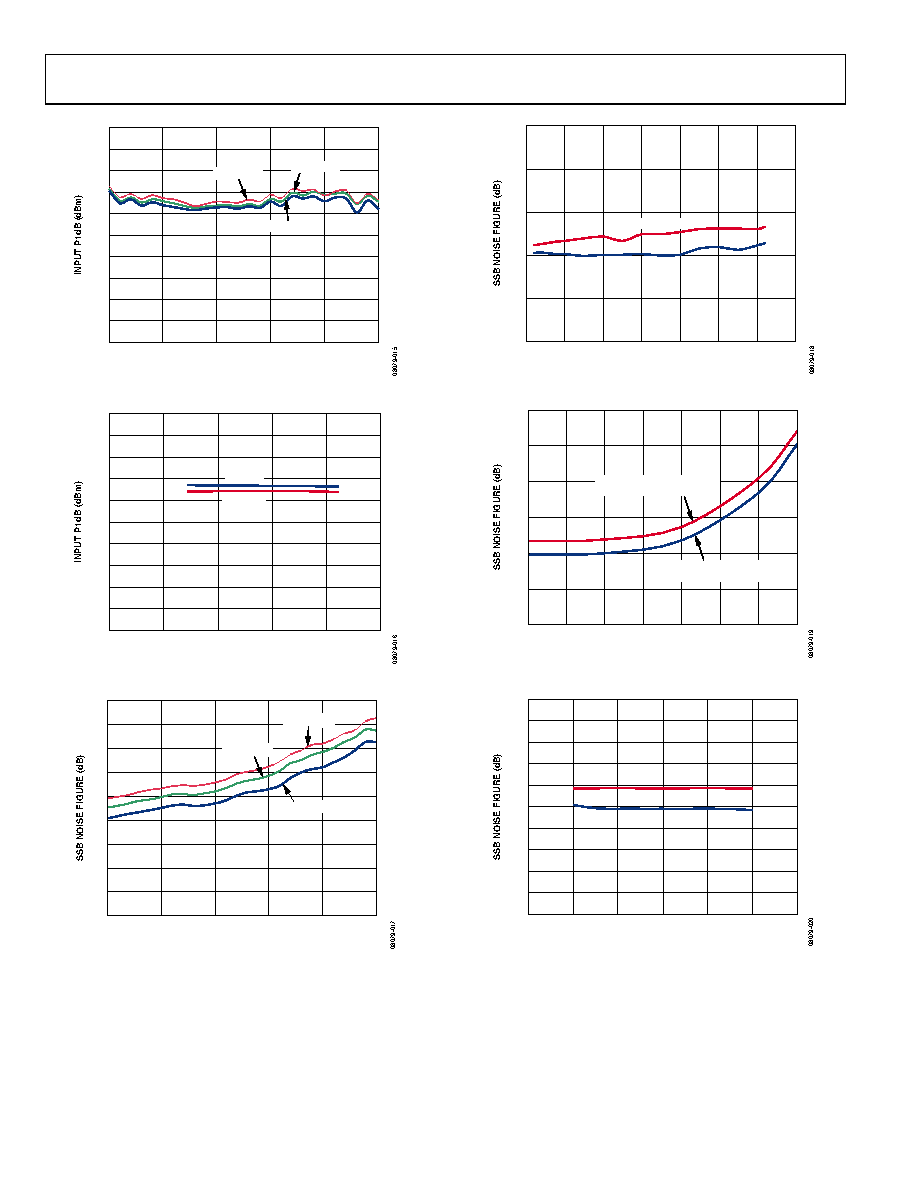

Figure 15. Input P1dB vs. RF Frequency
0
2
4
6
8
10
12
14
16
18
20
0
50
100
150
200
250
IF FREQUENCY (MHz)
900MHz
1900MHz
Figure 16. Input P1dB vs. IF Frequency
0
2
4
6
8
10
12
14
16
18
500
1000
1500
2000
2500
3000
RF FREQUENCY (MHz)
TA = –40°C
TA = +85°C
TA = +25°C
Figure 17. SSB Noise Figure vs. RF Frequency (VSET = 2.0 V)
0
5
10
15
20
25
0
100
200
300
400
500
600
700
IF FREQUENCY (MHz)
1900MHz
900MHz
Figure 18. SSB Noise Figure vs. IF Frequency (VSET = 2.0 V)
0
5
10
15
20
25
30
–30
–25
–20
–15
–10
–5
0
5
BLOCKER LEVEL (dBm)
RF = 951MHz, IF = 153 MHz
BLOCKER = 946MHz
RF = 1846MHz, IF = 153 MHz
BLOCKER = 1841MHz
Figure 19. SSB Noise Figure vs. Blocker Level (VSET = 2.0 V)
0
2
4
6
8
10
12
14
16
18
20
–15
–10
–5
0
5
10
15
LO LEVEL (dBm)
900MHz
1900MHz
Figure 20. SSB Noise Figure vs. LO Power (VSET = 2.0 V)
