Section 11 EXDMA Controller (EXDMAC)
Rev. 2.00 Sep. 24, 2008 Page 509 of 1468
REJ09B0412-0200
(3)
Block Transfer Mode
In block transfer mode, one block is transferred in response to one transfer request, and after the
transfer, the bus is released.

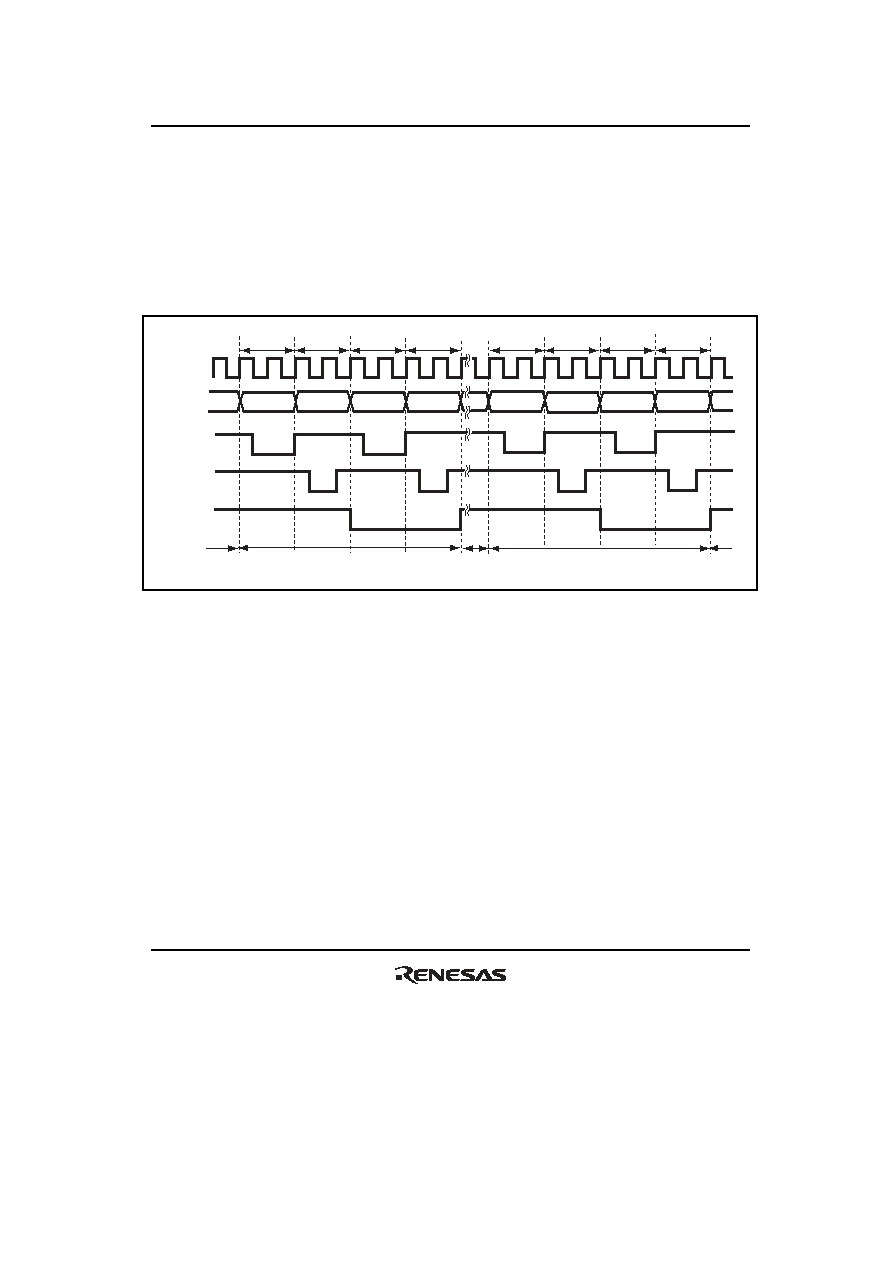

Figure 11.28 shows an example of transfer when
ETEND output is enabled, and word-size, block
transfer mode is performed from external 16-bit, 2-state access space to external 16-bit, 2-state
access space.
EXDMA
read
EXDMA
read
EXDMA
write
Address
bus
EXDMA
write
EXDMA
read
EXDMA
read
EXDMA
write
EXDMA
write
B
φ
RD
LHWR,
LLWR
ETEND
Bus
release
Bus
release
Bus
release
Last block transfer cycle
Block transfer
Figure 11.28 Example of Block Transfer Mode Transfer
