Section 22 Clock Pulse Generator
Rev.1.00 Jun. 07, 2006 Page 964 of 1102
REJ09B0294-0100

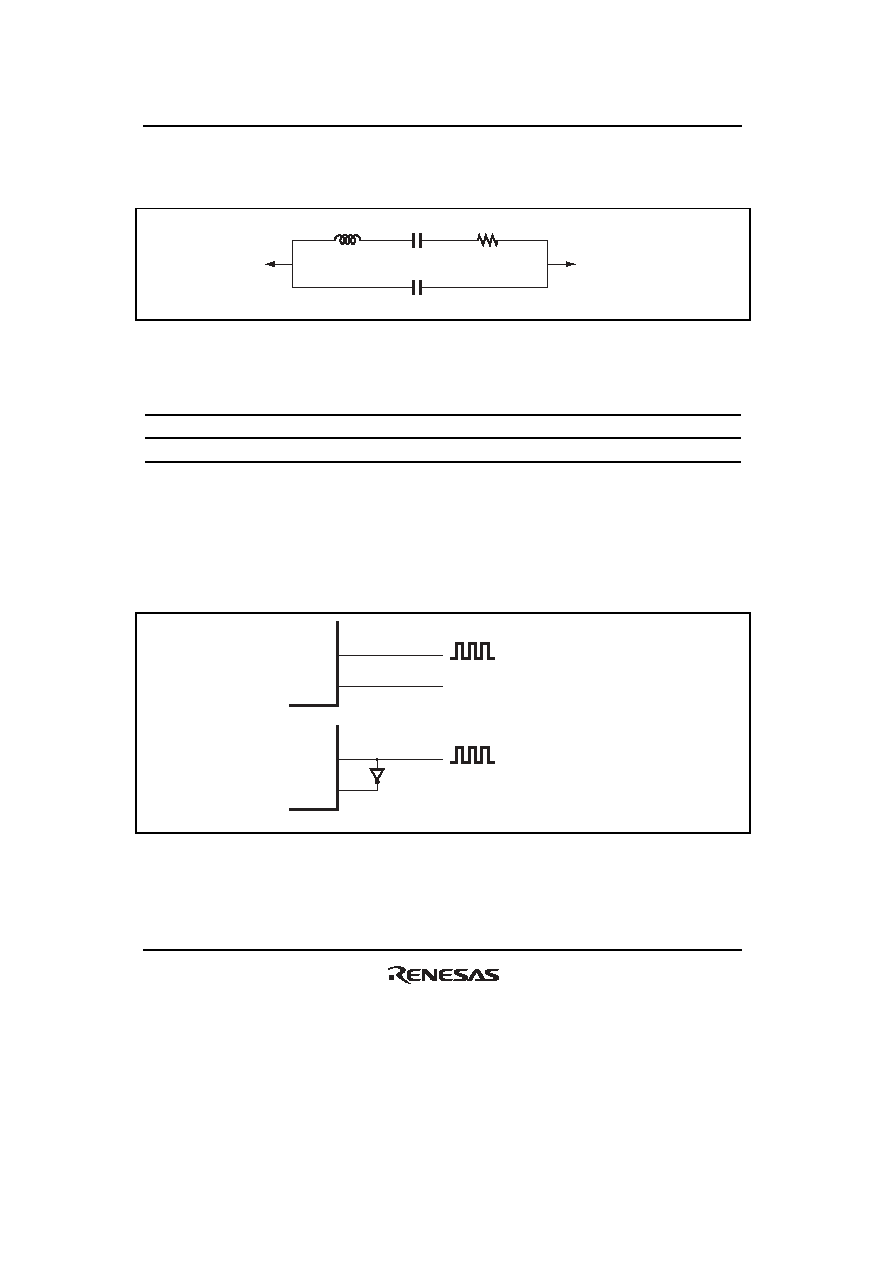

Figure 22.3 shows an equivalent circuit of the crystal resonator. Use a crystal resonator that has
the characteristics shown in table 22.3.
XTAL
CL
AT-cut parallel-resonance type
EXTAL
C0
LRs
Figure 22.3 Crystal Resonator Equivalent Circuit
Table 22.3
Crystal Resonator Characteristics
Frequency (MHz)
8
12
16
18
R
S Max. (Ω)
80
60
50
40
C
0 Max. (pF)
7
22.2.2
External Clock Input
An external clock signal can be input as the examples in Figure 22.4. When the XTAL pin is left
open, make the parasitic capacitance less than 10 pF. When the counter clock is input to the XTAL
pin, put the external clock in high level during standby mode.
EXTAL
XTAL
External clock input
Open
(a) XTAL pin left open
EXTAL
XTAL
External clock input
(b) Counter clock input on XTAL pin
Figure 22.4 External Clock Input (Examples)
