Section 10 16-Bit Timer Pulse Unit (TPU)
Rev.1.00 Jun. 07, 2006 Page 570 of 1102
REJ09B0294-0100
10.9.2
Interrupt Signal Timing
(1) TGF Flag Setting Timing in Case of Compare Match

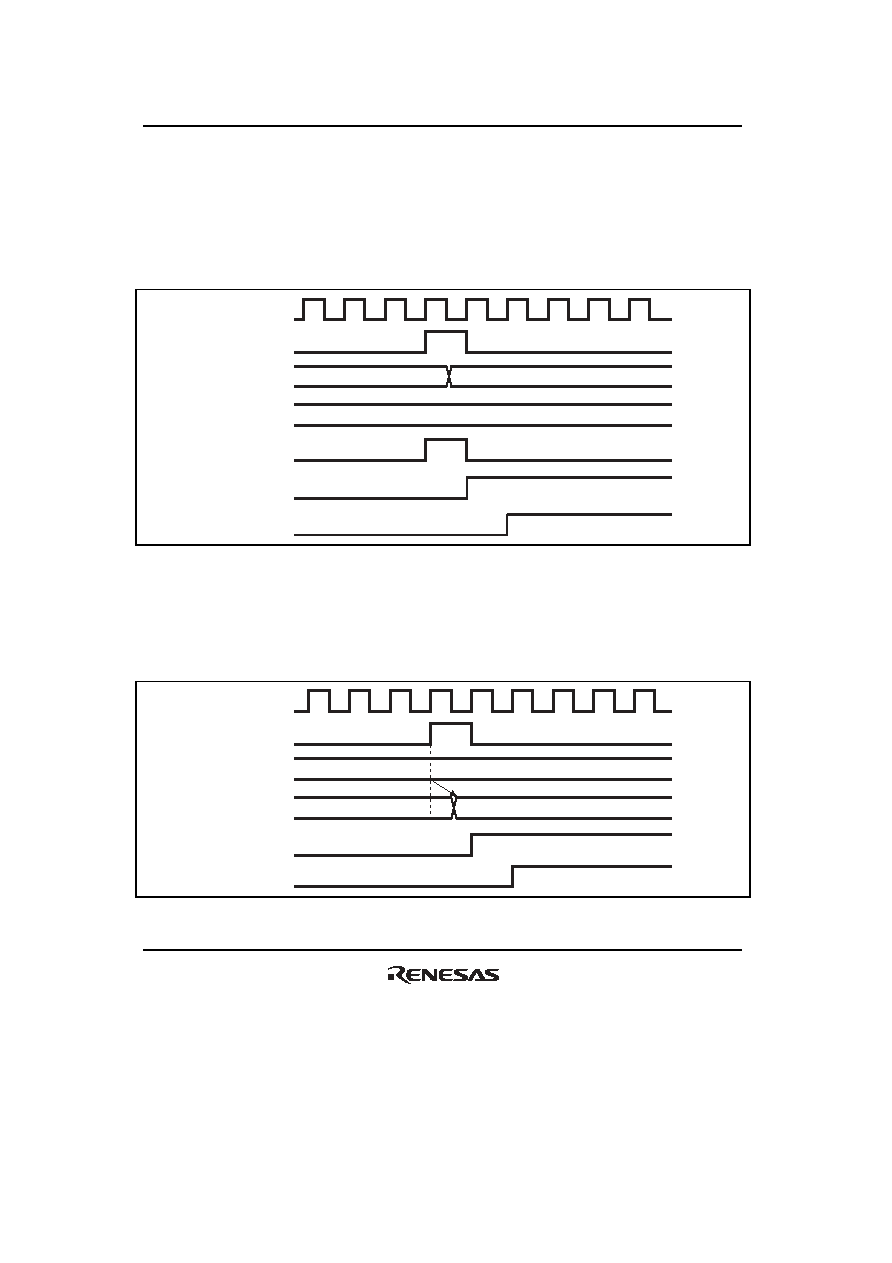

Figure 10.38 shows the timing for setting of the TGF flag in TSR by compare match occurrence,
and the TGI interrupt request signal timing.
TGR
Compare match
signal
P
φ
TCNT input
clock
TCNT
N
+ 1
N
N
TGF flag
TGI interrupt
Figure 10.38 TGI Interrupt Timing (Compare Match)
(2) TGF Flag Setting Timing in Case of Input Capture
Figure 10.39 shows the timing for setting of the TGF flag in TSR by input capture occurrence, and
the TGI interrupt request signal timing.
TGR
P
φ
TCNT
N
Input capture
signal
TGF flag
TGI interrupt
N
Figure 10.39 TGI Interrupt Timing (Input Capture)
