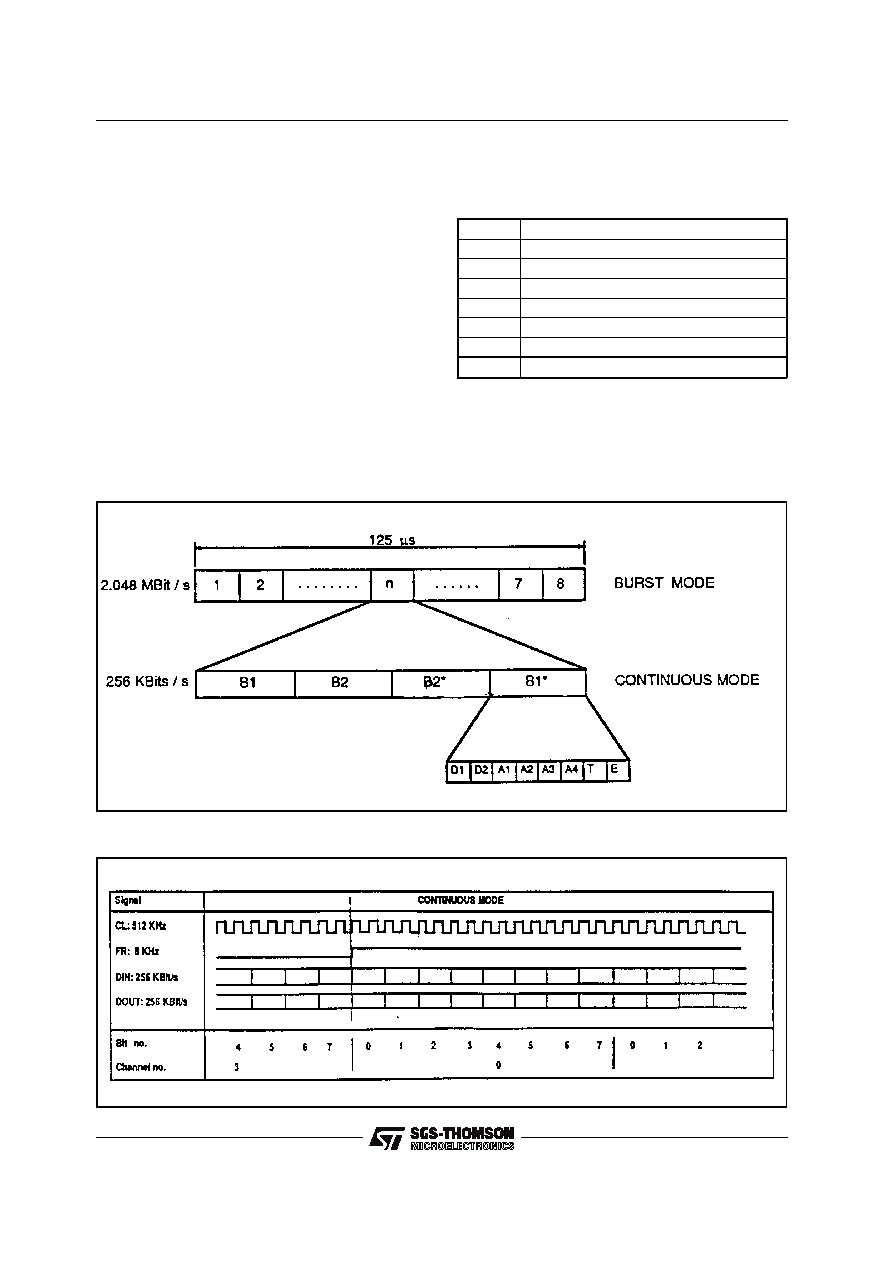

background image
DIGITAL INTERFACE
UIC is provided with a digital serial interface,
named V*, which operates in two modes.
In Fig. 6 the frame format for both modes is
shown.
The base frame consists of:
B1 : 64 kbit/s transparent data channel
B2 : 64 kbit/s transparent data channel
B2* : Monitor channel
B1* : 8 bits so set
D1/D2 : 16 kbit/s D channel
A1..A4 : Command/Indicate channel
T
: Transparent service channel
E
: Extension bit
In Fig. 7 and 8 the timings in Continuous and in
Burst mode are given.
B2* available messages (do not use in REPETER
modes):
Code
Function
74H
Set RD1 to HIGH
75H
Set RD2 to HIGH
76H
Set RD1 and RD2 to HIGH
77H
Reset RD1 and RD2 to LOW
EFH
Reset frame error counter
(F0-FF)H
NOD
All others
Not defined
In Fig. 7 and 8 the timings in Continuous and in
Burst mode are given.
Figure 6: V* Frame Format.
Figure 7: Continuous Mode.
STU2071
8/18
