ADA4939-1/ADA4939-2
Rev. 0 | Page 15 of 24

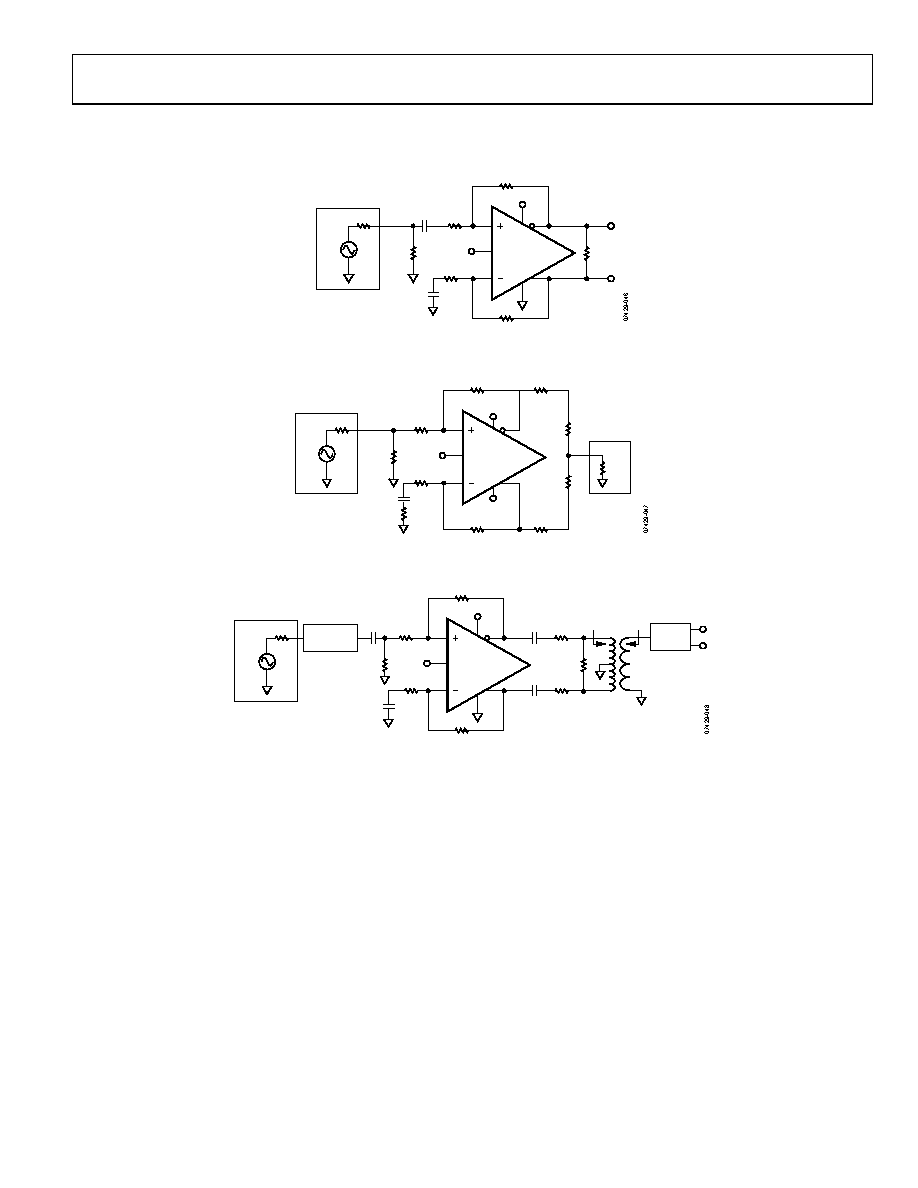

TEST CIRCUITS
ADA4939
1kΩ
5V
402Ω
200Ω
50Ω
200Ω
0.1µF
0.1µF
402Ω
VOCM
60.4Ω
VIN
Figure 39. Equivalent Basic Test Circuit, G = 2
ADA4939
+2.5V
0.1µF
–2.5V
402Ω
200Ω
50Ω
200Ω
49.9Ω
49.9Ω
NETWORK
ANALYZER
INPUT
AC-COUPLED
NETWORK
ANALYZER
OUTPUT
AC-COUPLED
50Ω
402Ω
49.9Ω
49.9Ω
VOCM
60.4Ω
60.4Ω
VIN
Figure 40. Test Circuit for Output Balance, CMRR
ADA4939
5V
402Ω
200Ω
50Ω
200Ω
442Ω
442Ω
0.1µF
0.1µF
402Ω
VOCM
60.4Ω
261Ω
200Ω
2:1
50Ω
CT
VIN
LOW-PASS
FILTER
0.1µF
0.1µF
DUAL
FILTER
Figure 41. Test Circuit for Distortion Measurements
