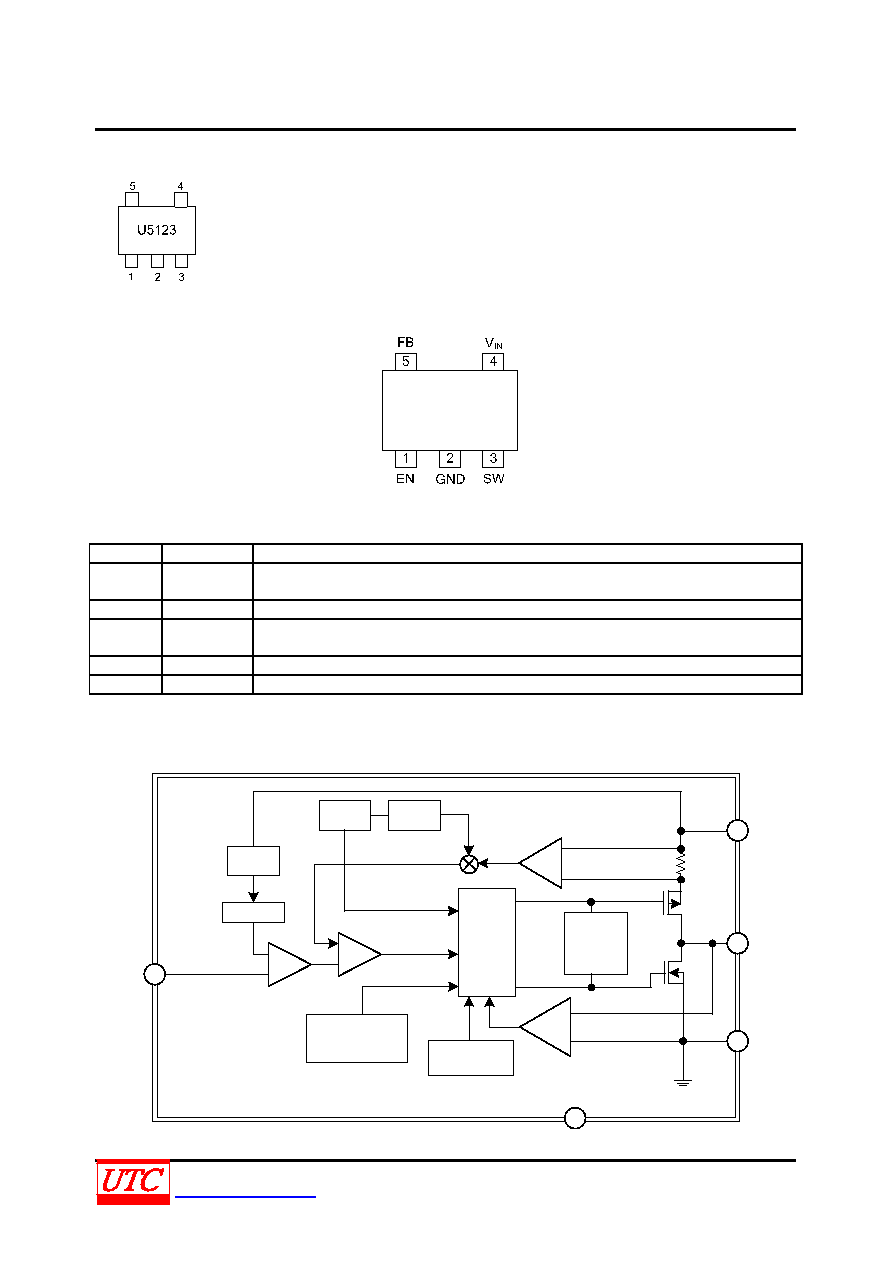

background image
UD05123
CMOS IC
UNISONICTECHNOLOGIESCO.,LTD
2 of 4
www.unisonic.com.tw
QW-R115-021.E
MARKING
PIN CONFIGURATION
PIN DESCRIPTION
PIN NO.
PIN NAME
DESCRIPTION
1
EN
Enable pin
H: Normal operation；L: Shutdown
2
GND
Ground Pin
3
SW
Switch output pin. Connect external inductor here. Minimize trace area at this pin to
reduce EMI.
4
VIN
Power Supply Input Pin
5
FB
Output Feedback pin
BLOCK DIAGRAM
FB
EN
5
1
+
-
-
+
OSC
SLOPE
COMP
SET
PWM
+
-
ISENSE
AMP
VIN
4
SW
3
GND
2
+
-
IZERO
COMP
OVERLAP
CONTROL
NON-
REF
Soft-Star
ICOMP
RESET
Enable Logic
Over-Temperature
and Short-Circuit
Protection
0.6V
LOGIC
