 3 / 20 page

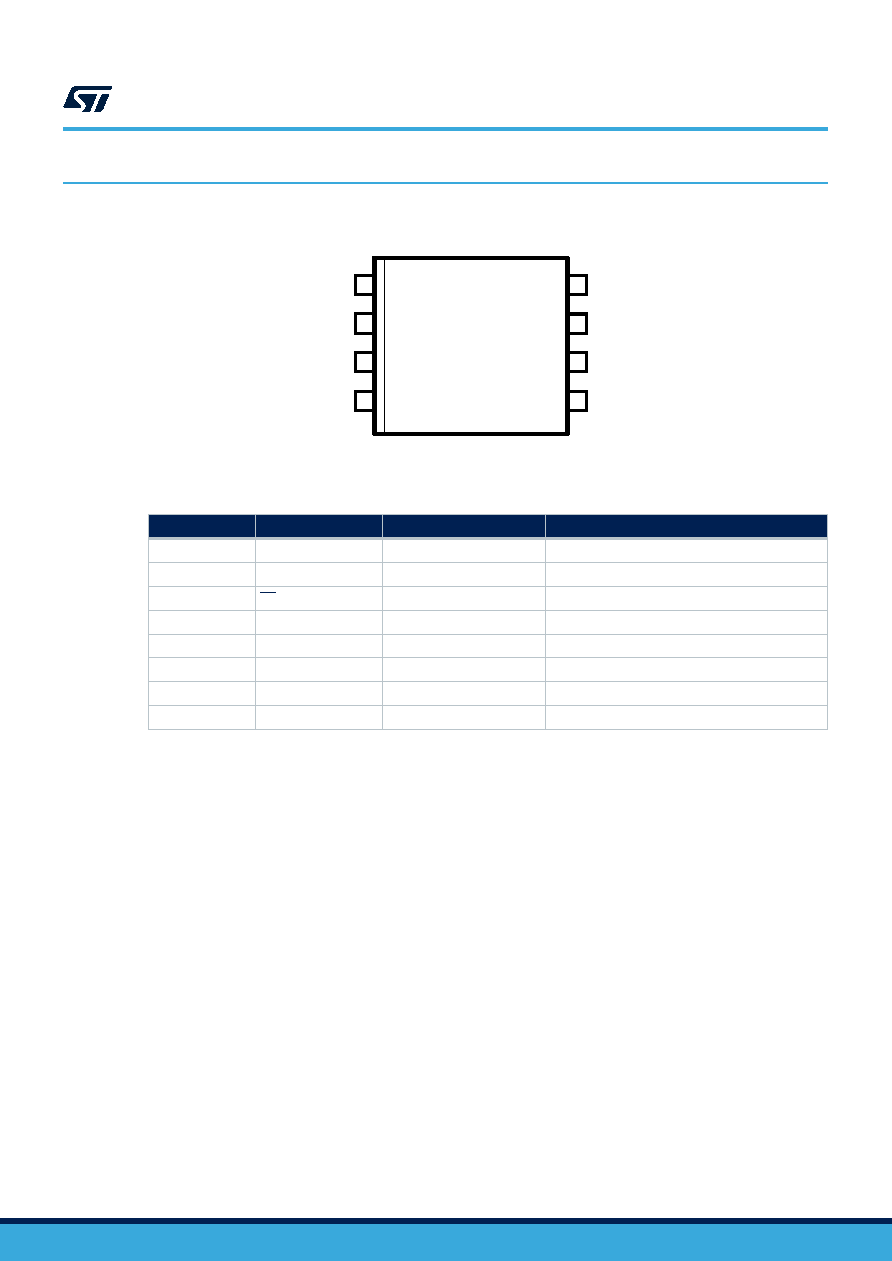

background image
2
Pin description and connection diagram
Figure 2. STGAP2GS Pin connection (top view)
1
3
2
IN+
GON
5
7
6
8
VH
4
VDD
GND
IN-
GOFF
GNDISO
Table 1. Pin Description
Pin #
Pin name
Type
Function
1
VDD
Power supply
Driver logic supply voltage.
2
IN+
Logic input
Driver logic input, active high.
3
IN-
Logic input
Driver logic input, active low.
4
GND
Power supply
Driver logic ground.
5
VH
Power supply
Gate driving positive voltage supply.
6
GON
Analog output
Source output.
7
GOFF
Analog output
Sink output.
8
GNDISO
Power supply
Gate driving Isolated ground.
STGAP2GS
Pin description and connection diagram
DS14152 - Rev 1
page 3/20
