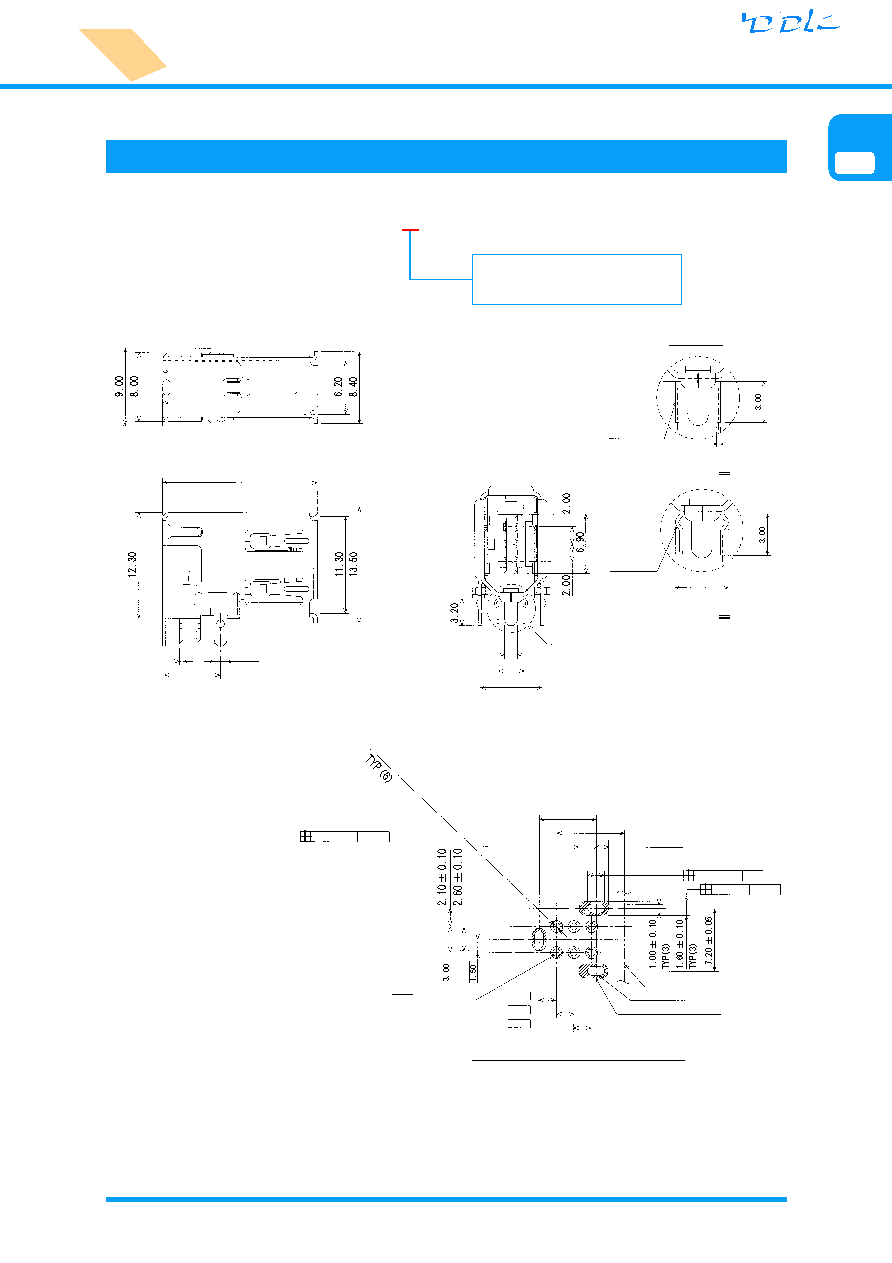

HSB Series
Unit : mm
Note
1. PCB mounting surface is datum S ; thickness is not specified.
2. Datum P hole excluded from positional tolerance.
■Right Angle Upright Receptacle（DIP Type）
HSB-ARB62-T215A
Contact tail length
　 2 : 3.0mm without kinked tail
　 3 : 3.0mm with kinked tail
18.00
0.40
1.50
6.55
3.00
7.20
1.50
STRAIGHT TAIL
0.25
KINKED TAIL
3.85
0.
80
±
0.
05
DI
A.
HO
LE
S
φ0.08
S P
（See Note-2）
-P-
2.00
2.00
2.00
PCB EDGE
OBLONG HOLES
SHEILD
SOLDER
PADS
φ0.20
φ0.20
SP
S P
（See Note-1）
2.00 ± 0.10
2.00 ± 0.10
1.40 ± 0.10
6.55 ± 0.10
7.80 MIN.
TYP（2）
TYP
（3）
○
○
M
○
M
○
○
M
○
○
M
Detail A
HSB-ARB62-T215A
HSB-ARB62-T315A
A
PCB Mounting Dimensions
PCB Thickness : t=1.60±0.19
( Connector Mounting Side)
2
4
5
1
6
3
5
Ａ
HSB
