PCB LAYOUT CONSIDERATIONS

Place the input capacitor as close as possible to the VIN and

GND pins. Place the output capacitor as close as possible to the

VOUT and GND pins. Place the bypass capacitors (CREG, CREF,

and CBYP) for VREG, VREF, and VBYP close to the respective pins

(VREG, REF, and BYP) and GND. Use of an 0805, 0603, or

0402 size capacitor achieves the smallest possible footprint

solution on boards where area is limited.

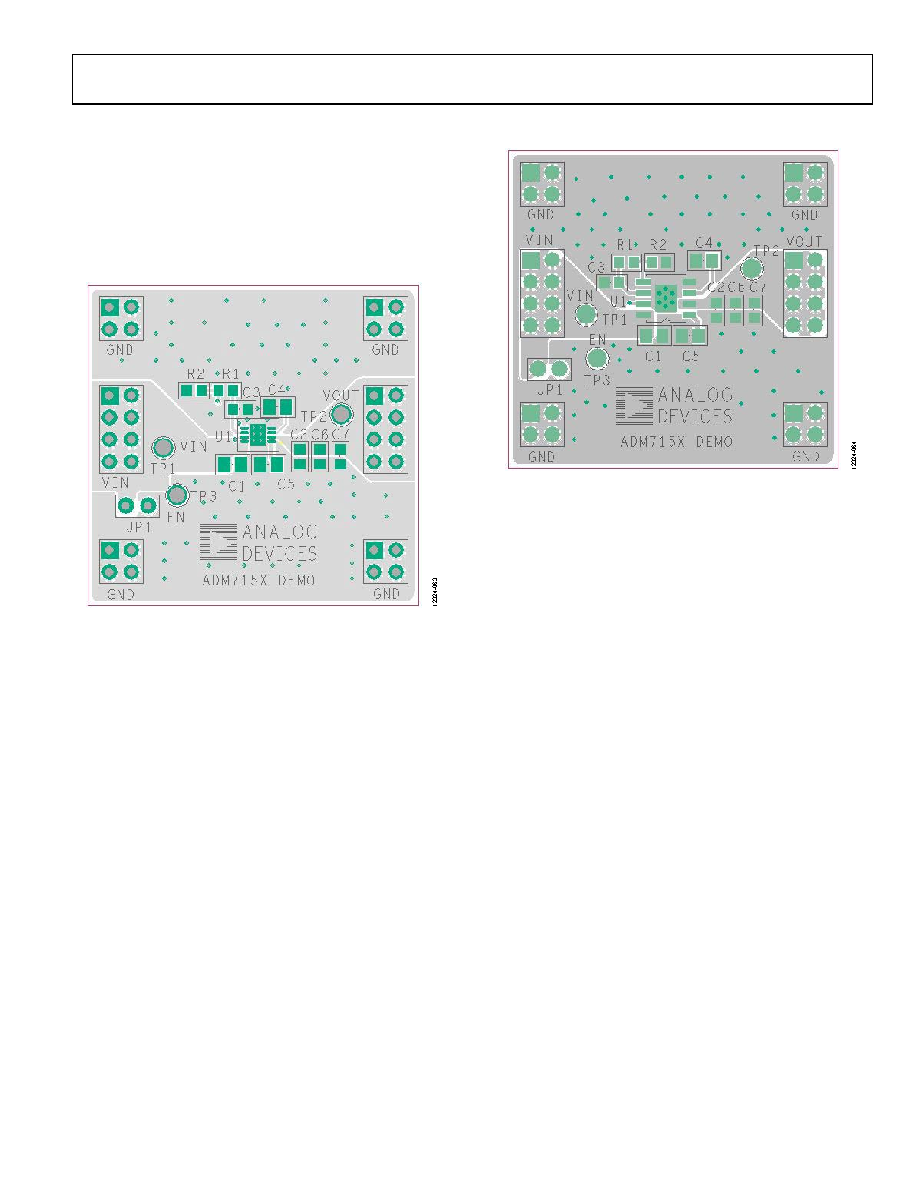

Figure 63. Example 8-Lead LFCSP PCB Layout

Figure 64. Example 8-Lead SOIC PCB Layout
