Data Sheet
ADCA3270
Rev. 0 | Page 13 of 14

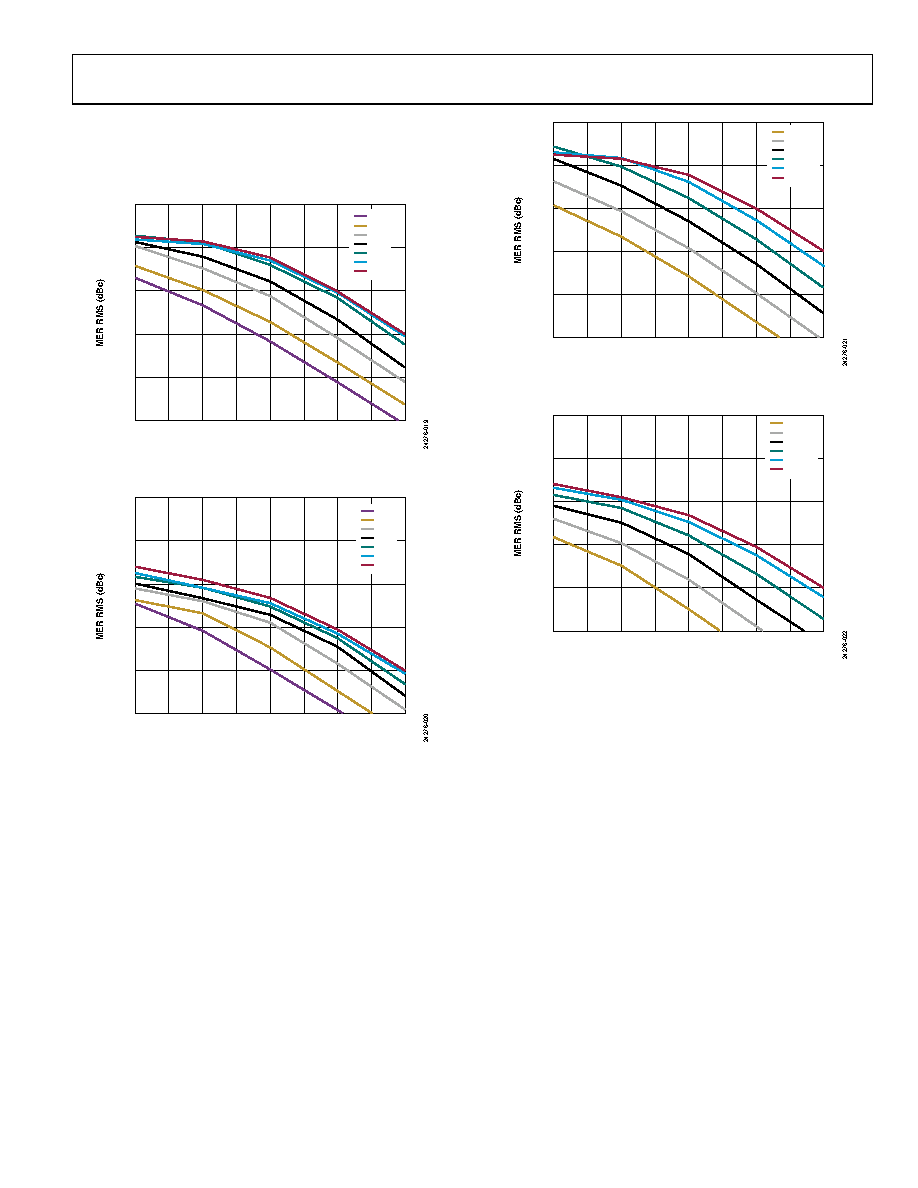

Figure 22 and Figure 23 illustrates the MER performance trade-
off for different supply voltage configurations. Figure 24 and
Figure 25 illustrates the modulation error ratio performance
trade-off for different bias current configurations.
60
35
71.5
75.5
TOTAL COMPOSITE OUTPUT POWER (dBmV)
40
45
50
55
72.0
72.5
73.0
73.5
74.0
74.5
75.0
18V
19V
20V
21V
22V
23V
24V
Figure 22. MER RMS vs. Total Composite Output Power, ICC = 475 mA,
VCC = 18 V to 24 V, 1 V Steps, 9 dB Tilt
60
35
71.5
75.5
TOTAL COMPOSITE OUTPUT POWER (dBmV)
40
45
50
55
72.0
72.5
73.0
73.5
74.0
74.5
75.0
18V
19V
20V
21V
22V
23V
24V
Figure 23. MER RMS vs. Total Composite Output Power, ICC = 475 mA,
VCC = 18 V to 24 V, 1 V Steps, 22 dB Tilt
60
35
71.5
75.5
TOTAL COMPOSITE OUTPUT POWER (dBmV)
40
45
50
55
72.0
72.5
73.0
73.5
74.0
74.5
75.0
350mA
375mA
400mA
425mA
450mA
475mA
Figure 24. MER RMS vs. Total Composite Output Power, VCC = 24 V,
25 mA Steps from 350 mA to 475 mA, 9 dB Tilt
60
35
71.5
75.5
TOTAL COMPOSITE OUTPUT POWER (dBmV)
40
45
50
55
72.0
72.5
73.0
73.5
74.0
74.5
75.0
350mA
375mA
400mA
425mA
450mA
475mA
Figure 25. MER RMS vs. Total Composite Output Power, VCC = 24 V,
25 mA Steps from 350 mA to 475 mA, 22 dB Tilt
