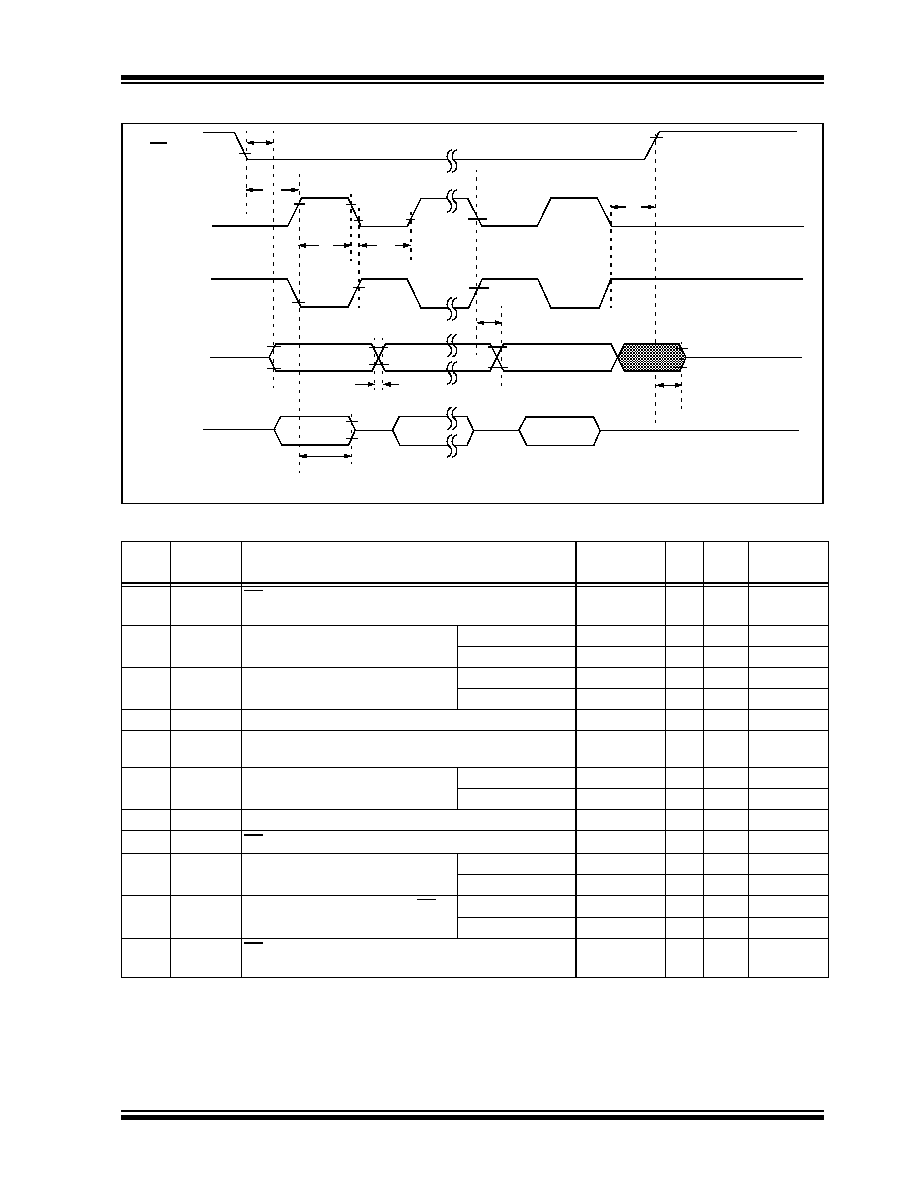

445 / 482 page  © 2007 Microchip Technology Inc. Preliminary DS39625C-page 443 PIC18F2585/2680/4585/4680 FIGURE 27-15: EXAMPLE SPI SLAVE MODE TIMING (CKE = 1) TABLE 27-17: EXAMPLE SPI SLAVE MODE REQUIREMENTS (CKE = 1) Param No. Symbol Characteristic Min Max Units Conditions 70 TSSL2SCH, TSSL2SCL SS ↓ to SCK ↓ or SCK ↑ Input TCY —ns 71 TSCH SCK Input High Time Continuous 1.25 TCY + 30 — ns 71A Single Byte 40 — ns (Note 1) 72 TSCL SCK Input Low Time Continuous 1.25 TCY + 30 — ns 72A Single Byte 40 — ns (Note 1) 73A TB2B Last Clock Edge of Byte 1 to the fIrst Clock Edge of Byte 2 1.5 TCY + 40 — ns (Note 2) 74 TSCH2DIL, TSCL2DIL Hold Time of SDI Data Input to SCK Edge 100 — ns 75 TDOR SDO Data Output Rise Time PIC18FXXXX — 25 ns PIC18LFXXXX 45 ns VDD = 2.0V 76 TDOF SDO Data Output Fall Time — 25 ns 77 TSSH2DOZSS ↑ to SDO Output High-Impedance 10 50 ns 80 TSCH2DOV, TSCL2DOV SDO Data Output Valid after SCK Edge PIC18FXXXX — 50 ns PIC18LFXXXX — 100 ns VDD = 2.0V 82 TSSL2DOV SDO Data Output Valid after SS ↓ Edge PIC18FXXXX — 50 ns PIC18LFXXXX — 100 ns VDD = 2.0V 83 TSCH2SSH, TSCL2SSH SS ↑ after SCK Edge 1.5 TCY + 40 — ns Note 1: Requires the use of Parameter #73A. 2: Only if Parameter #71A and #72A are used. SS SCK (CKP = 0) SCK (CKP = 1) SDO SDI 70 71 72 82 SDI 74 75, 76 MSb bit 6 - - - - - -1 LSb 77 MSb In bit 6 - - - -1 LSb In 80 83 Note: Refer to Figure 27-4 for load conditions. |
|
