Section 9 Bus Controller (BSC)
Rev. 2.00 Sep. 24, 2008 Page 286 of 1468
REJ09B0412-0200
9.10.8
Controlling Precharge Cycle
The number of precharge cycles (Tp) can be selected from one to four clock cycles by bits TPC1
and TPC0 in DRACCR. Set the bit according to the DRAM to be used and the frequency of this
LSI so that the number of precharge cycle can be optimal.
Figure 9.42 shows an access timing example when two Tp cycles are specified.
The setting of bits TPC1 and TPC0 affect the Tp cycle of a refresh cycle.
T
p1
T
p2
T
r
T
c1
T
c2
Address bus
Row address
Column address
B
φ
RAS
LUCAS
LLCAS
WE
OE (RD)
WE
OE (RD)
Data bus
High
High
Read
Write
Data bus
BS
RD/
WR

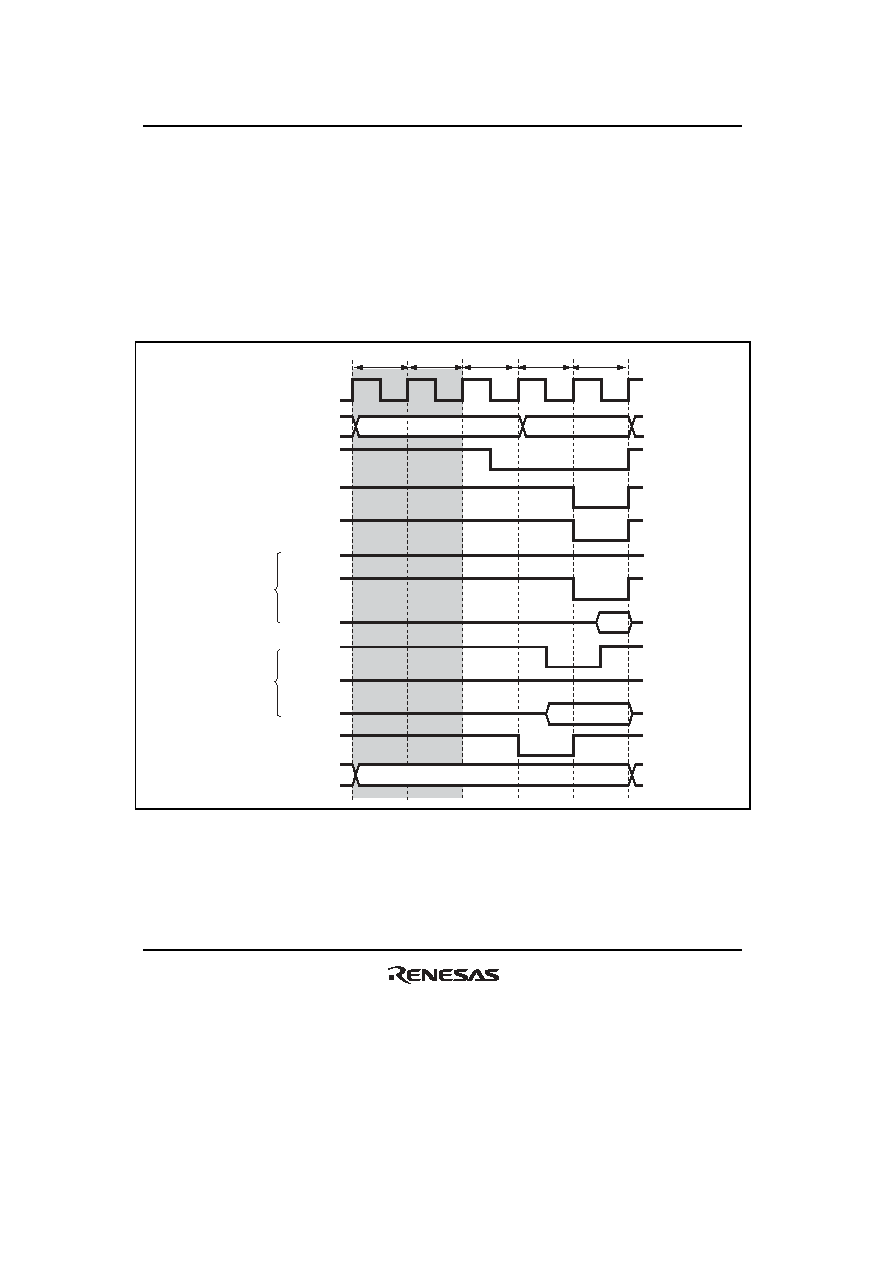

Figure 9.42 Access Timing Example of Two Precharge Cycles (RAST = 0 and CAST = 0)
